Данилов А. - «СОВРЕМЕННОЕ СПОРТИВНОЕ ОРУЖИЕ И ЕГО ОТЛАДКА»

ИЗГОТОВЛЕНИЕ ПОЛУОРТОПЕДИЧЕСКОЙ РУКОЯТКИ

Полуортопедическую рукоятку к силуэтному пистолету изготовляют до подгонки пистолета по длине, чтобы не выйти из установленных правилами размеров. Рукоятка к пистолету должна иметь небольшой грибок, опорный выступ на левой щечке для большого пальца и удлиненные

Рис. Распиловка бруска

выступы на обеих щечках, служащие опорой для верхней тыльной части кисти руки. Нижняя часть грибка не должна касаться лучезапястного сустава кисти руки. Рукоятку можно изготовить с перемычкой на правой стороне или без нее, в зависимости от величины кисти руки. Перемычка делается исключительно для прочности рукоятки. Верхние края рукоятки делаются тонкими, с тем, чтобы общая ее ширина не превышала 5 см. Для придания рукоятки большей прочности на верхние плоскости щечек наклеивают 6-мм ореховые планки. Рукоятку рекомендуется изготовлять из сухой выдержанной ореховой древесины. Изготовление рукоятки производится в следующем порядке. Берется брусок размером 6х13х15 см (волокна древесины должны идти вдоль бруска). Большие плоскости бруска обрабатываются фуганком и подгоняют под линейку. Затем на отфугованные плоскости накладывают рамку, и контуры ее очерчивают карандашом. Размеченную часть дерева выбирают стамеской на глубину, равную половине толщины рамки. Далее брусок распиливается лучковой пилой вкось на две части (рис. 83) так, чтобы правая половина снизу имела размер 4 см, сверху - 2 см, а левая сверху - 3 см, снизу - 1,5 см. Такая распиловка позволит изготовить большой по величине грибок. Затем подгоняют рукоятку к пистолету. Закончив эту операцию, надо отмоделировать ее правую сторону, исходя из размеров кисти руки (рис. 84). Для этого на внутренней плоскости щечки нужно начертить форму рукоятки, затем перевернуть щечку и на ее наружной стороне вычертить выступ под указательный палец и наметить высоту грибка. Грибок на полуортопедической рукоятке делается постоянным (рис. 85). Сначала обрабатывают по нанесенному контуру правую сторону рукоятки. Полукруглой стамеской выбирают дерево задней плоскости щечки, при этом вырезают форму грибка и верхнюю опорную

Рис. Замер руки стрелка для моделирования рукоятки

плоскость. Затем в передней части узкой пилой выпиливают фигурный вырез для помещения пальцев. Верхняя часть выреза будет являться опорой для среднего пальца. После этого полукруглой стамеской обрабатывают выступ под указательный палец. Переднюю часть выступа надо срезать с таким расчетом, чтобы палец касался его только третьей фалангой. Затем правую щечку подгоняют стамесками и полукруглым рашпилем так, чтобы рука плотно входила в нее. Подогнав правую сторону рукоятки, просверливают отверстия для соединительных винтов. С наружной стороны этих отверстий запрессовывают опорные шайбы. Привернув щечку к пистолету, ставят левую и очерчивают на ней контуры правой стороны рукоятки. Очерченную часть левой щечки надо выпилить пилой, оставив только в задней нижней части щечки дерево для упора мякоти нижней части ладони. Затем сверлят в левой щечке отверстия под соединительные винты, ставят опорные шайбы и привертывают обе щечки к рамке пистолета. Дальнейшую обработку производят на пистолете с собранной рукояткой. Для этого выбирают полукруглой стамеской выемку для большого пальца, место для помещения мякоти его и мякоти нижней части ладони. С передней части левой щечки выбирают дерево для обхвата рукоятки пальцами руки. Если рукоятку подгоняют для стрелка, имеющего маленькую руку, то в верхней части ее дерево выбирают до металла рамки с тем, чтобы подать руку стрелка вперед. После того как предварительная подгонка сделана, рукоятку, скрепленную с пистолетом, надо вложить в контрольный ящик и проверить ее ширину. При необходимости уменьшать ширину рукоятки следует за счет левой щечки. Окончательную подгонку рукоятки, а также ее отделку надо производить после установки компенсатора. Установив компенсатор, нужно вставить руку в рукоятку пистолета и поднять его несколько раз в положение для стрельбы. При проверке определяют положение мушки в прорези прицела. В случае отклонения мушки вправо подрезают полукруглой стамеской опорную плоскость левой щечки под мякоть большого пальца и место прилегания мякоти нижней части ладони. При отклонении мушки влево подпиливают полукруглым рашпилем верхнюю опорную часть правой щечки рукоятки, а также заднюю внутреннюю часть грибка.

При смещении мушки выше целика прицела подрезают нижнюю часть опорной Площадки для среднего пальца, а также углубляют выемку на правой щечке под мякоть нижней части ладони. При отклонении мушки вниз надо наклеить тонкий слой кожи или опилок, разведенных клеем, на нижнюю часть опорного выступа под средний палец (рис. 86, 87). После изготовления рукоятки соберите пистолет и проверьте движением затвора до отказа назад, не достает ли затвор задней частью дерева. Если достает, то стамеской выберите дерево так, чтобы был зазор не менее 2 мм, иначе при первом же выстреле рукоятка поломается.

Рис. Моделирование правой щечки рукоятки по измеренным размерам руки:

/ —внутренняя обработка; // — внешняя обработка.

В произвольных пистолетах большое значение имеет ортопедическая рукоятка. Заслуженный тренер СССР Л. М. Вайнштейн в книге «Спортивная стрельба из пистолета и револьвера» хорошо описал положение кисти руки в ортопедической рукоятке: «Положение кисти руки в рукоятке должно быть удобным, естественным, ненапряженным, плотным, но не тесным. Площадь соприкосновения рукоятки пистолета с кистью руки должна быть по возможности большей. При этом нужно учитывать, что рукоятка, в частности ее грибок, не должна иметь опоры (касания) дальше запястья. Положение указательного пальца должно быть независимым от остальных пальцев, и он должен первый фалангой свободно касаться спускового крючка». Кроме того, он предлагает создавать на рукоятке опору для третьей фаланги указательного пальца, оставляя первую и вторую фаланги полностью независимыми. Это обосновывается тем, что при стрельбе из матчевого пистолета усилие на спицу спуска весьма незначительно. Натяжение спуска на пистолетах лучших стрелков колеблется в пределах 10—50 г. Практика показала, что

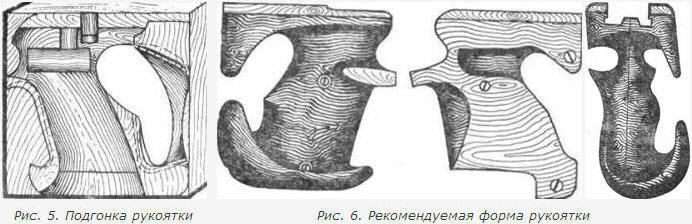

Рис. Подгонка рукоятки

рукоятка не должна быть чересчур удобной. Это может привести к ослаблению внимания стрелка, он перестает удерживать рукоятку. Не рекомендуется делать фиксирующие выступы под фаланги пальцев среднего, безымянного, мизинца. Такого рода выступы препятствуют небольшим изменениям хватки, а к этому необходимо прибегать в процессе стрельбы для отдыха пальцев, так как она устают от однообразной работы. Суставы кисти руки не должны соприкасаться с деревом. Всеми этими требованиями нужно руководствоваться при изготовлении рукоятки. Хорошо подогнанная рукоятка - одно из важных условий успешного выполнения пистолетчиком упражнений МП-3 и МП-6. Ортопедические рукоятки изготовляются двух видов: с подвижным грибком и без грибка - «закрытая», как ее называют стрелки (рис. 124). Пистолет, имеющий рукоятку с подвижным грибком, может быть использован несколькими спортсменами, если у них примерно одинаковая по ширине и полноте ладонь руки.

  Рис. Рекомендуемая форма рукоятки

Она применяется также и на индивидуальном оружии, в особенности теми стрелками, у которых кисть руки с изменением температуры воздуха отекает или опухает. Рукоятка закрытого типа подгоняется по руке какого-то одного стрелка, является строго индивидуальной. Закрытыми рукоятками в основном пользуются стрелки, тренирующиеся систематически, а также те, у кого объем руки почти не изменяется в различных температурных условиях. Рукоятки обоих видов могут изготовляться к пистолетам любых систем. Поскольку технология их изготовления одинакова, рассмотрим ее на примере изготовления рукоятки к пистолету ТОЗ-35 конструкции Е. Л. Хайдурова. Для рукоятки подбирают два бруска сухой, выдержанной ореховой древесины размером 6х15х16 см. Волокна древесины должны идти по направлению оси ствола. Каждый брусок надо отфуговать с одной стороны и плотно пригнать их друг к другу, затем на отфугованные стороны брусков наложить рамку пистолета и очертить ее карандашом. Очерченную часть на каждом бруске выбивают плоской стамеской на глубину, равную половине- толщины рамки. Для более точной подгонки рукоятки к рамке целесообразно пользоваться разведенным на масле суриком. Смазанную суриком рамку наложите на место подгонки и ударьте по ней несколько раз деревянным молотком. Отпечатанные суриком места нужно выбрать плоской стамеской до полного прилегания к дереву всей поверхности рамки. Закончив эту часть работы, отмоделируйте рукоятку, принимая во внимание, прежде всего длину и форму кисти руки стрелка. В соответствии с длиной кисти нужно подобрать угол наклона рукоятки. Практика показывает, что неудачно подобранный угол наклона может надолго вывести стрелка-спортсмена из строя. Его результаты резко снизятся. Как определить этот угол? Известно, что длинная кисть с длинными пальцами имеет большую способность «выключаться», чем короткая. Это надо иметь в виду при подходе к моделированию и изготовлению рукоятки. Необходимо последовательно проверить нормальное положение кисти и крайнее ее выключение, а затем,

Рис. Рукоятки произвольных пистолетов:

а — с передвижным грибком;

б — с неподвижным грибком (рукоятка закрытого типа)

выбрав между ними среднее, отметить это на бруске. Слово «выключение» говорит само за себя: выключается кисть, т. е. выключается работа мышц пальцев: охват пальцами рукоятки становится слабым, мушка при этом прыгает вверх-вниз, нарушается работа указательного пальца. Моделируя рукоятку, замерьте кисть руки стрелка. По этим размерам на внутренней плоскости правой щечки начертите форму рукоятки (рис. 125), затем перенесите эти же размеры на наружную сторону щечки и там же вычертите выступ под указательный палец. Нижняя часть этого выступа будет служить опорной площадкой, которая ляжет на средний палец. При моделировании рукоятки с грибком нужно, чтобы нижние части передней и задней сторон рукоятки были строго параллельны (рис. 1-26). Эта параллельность необходима для правильного движения грибка. Левая щечка моделируется после изготовления правой. В рукоятке с грибком щечка не должна быть тонкой на всей своей опорной площади. Учитывая это, нужно снизу внутренней плоскости отмерить от 2 до 2,5 см и несколько выше нижней части опорного выступа провести параллельно стволу линию, а затем уже по ней вырезать кусок ненужной древесины. При изготовлении рукоятки на большую руку нужно оставлять толщину щечек в 3 см. Очередная операция сводится к тому, что рукоятку обрезают с передней и задней части по нанесенному контуру. Дальнейшая обработка производится только стамесками.

Рис. Моделирование правой стороны рукоятки

Обрабатывая выступ под указательный палец, не забудьте, что на нем должна лежать лишь третья фаланга. Переднюю часть выступа срезают стамеской, делая небольшой наклон вперед. Затем обрабатывают верхнюю и внутреннюю опорную плоскость так, чтобы рука плотно прилегала к ним. Плоской стамеской скругляют боковые стороны щечек и выбирают углубление для мякоти ладони. Окончив подгонку правой щечки, нужно просверлить отверстия для соединительных винтов. С наружной стороны их надо расширить большим сверлом и запрессовать в отверстия опорные шайбы. Для изготовления грибка возьмите брусок древесины размером 6х7х12 см и выпилите в нем радиусную выемку точно по размеру нижней части рукоятки. Грибок должен перемещаться по щечке вверх и вниз без качки. Для определения положения винта грибка надо вложить руку в щечку и отметить карандашом положение нижней части ладони. На расстоянии 1 —1,5 см вниз от этой отметки, в центре щечки, просверлите 5-мм отверстие для винта грибка. После обработки внутренней части грибка и соединения его со щечкой до упора вверх просверлите и в нем отверстие под винт. С наружной стороны его нужно расширить и запрессовать в него шайбу.

Рис. Моделирование рукоятки с грибком

Привернув грибок к щечке, подгоните его внутреннюю часть так, чтобы рука плотно входила в щечку. Грибок должен быть достаточно глубоким и такого размера по длине, чтобы имелась хорошая опора для ладони снизу (рис. 127), но ни в коем случае не подгоняйте грибок плотно к руке. Далее отделите грибок и распилите в щечке паз для регулировки положения. С внутренней стороны этого паза при изготовлении рукоятки к пистолету ИЖ-1 надо поставить опорную пластинку гайки, закрепив ее двумя маленькими шурупами. Закончив подгонку правой стороны рукоятки, нужно соединить на пистолете обе щечки, очертить по контуру внутренней части правой щечки, левую и приступить к ее изготовлению. Для этого следует вырезать узкой пилой лишнюю древесину с передней части щечки, затем просверлить 20-мм отверстие для большого пальца. Чтобы не увести сверло в сторону, сверловку лучше производить с двух сторон: с задней части щечки и сверху. Полукруглой стамеской разделайте гнездо до полного вхождения большого пальца и мякоти нижней части ладони. После этого обработайте наружную сторону щечки и просверлите отверстие для соединительных винтов. Расширив отверстия и запрессовав шайбы, приверните обе щечки к рукоятке. Дальнейшую подгонку рекомендуется производить на пистолете с собранной рукояткой. Проверьте, не захватывает ли задняя часть грибка запястье руки.

Рис. Подгонка грибка

Если это так, надо обрезать грибок узкой пилкой. Одновременно проверьте положение мушки в прорези прицела. В случае отклонения мушки влево нужно подрезать полукруглой стамеской или рашпилем верхнюю внутреннюю часть правой щечки рукоятки и заднюю внутреннюю часть грибка. Если мушка отклонилась вправо, осторожно подрежьте опорную плоскость левой щечки под мякоть большого пальца и место прилегания нижней части ладони. При смещении мушки выше прорези прицела следует подрезать то место опорной площадки, которое подпирает средний палец, а если это не помогает - углубить выемку задней части правой щечки под мякоть нижней части ладони. Когда мушка отклоняется ниже прорези, наоборот, подклейте тонкий слой кожи, бархата или опилок на нижнюю часть опорного выступа под средний палец (рис. 128).

При изготовлении рукоятки закрытого типа сначала моделируется и подгоняется правая щечка рукоятки. Для этого полукруглой стамеской выбирают по контуру внутренней плоскости и щечки дерево на глубину 1,5—2 см. Затем переверните щечку и обработайте наружную сторону соответственно разметке так, чтобы толщина внутренней части осталась в пределах 2,5 см. С внутренней стороны щечки навстречу уже выбранной части наружной стороны просверлите или продолбите сквозное отверстие. Это отверстие надо расширить стамесками до полного входа ладони. Дальнейшая последовательность обработки рукоятки будет такая же, как и при подгонке рукоятки с подвижным грибком. После окончательной подгонки внутренней части рукоятки нужно привернуть обе щечки к рамке пистолета и обработать рукоятку с наружной стороны. Для этого плоской стамеской или рашпилем срежьте все излишние утолщения дерева так, чтобы рукоятка была по возможности облегчена и выглядела не слишком громоздкой.

Рис. Подгонка рукоятки по руке а - левая сторона; б - правая сторона;

Все острые углы снимите и придайте рукоятке обтекаемую форму. Окончательную обработку надо делать полукруглым драчевым личным напильником и шлифовальной шкуркой, после чего рукоятку отполировать. Затем стрелок должен провести несколько стрельб в течение двух-трех дней. Только испытание стрельбой дает возможность судить о правильной подгонке рукоятки. После того как будет установлено, что рукоятка подогнана правильно, оклейте все внутренние плоскости тонким слоем бархата. Процесс моделирования и технология изготовления ортопедических рукояток к пистолетам МЦ-2, МЦ-2/3 точно такие же. У пистолетов МЦ и ИЖ-1 цевье изготовляется совместно с рукояткой, поэтому длина брусков для щечек должна быть 25—26 см. Рекомендуется для получения навыка в изготовлении рукояток вначале сделать одну - две рукоятки из березы или другого мягкого материала, после чего можно переходить к работе с орехом.
