Конструирование и изготовление ортопедической рукоятки к пистолетам произвольного образца

Конструирование и изготовление ортопедической рукоятки к пистолетам произвольного образца

«Современное стрелковое оружие и его отладка» А. Данилов (Издательство ДОСААФ – 1968)

Алексей Данилов - "Конструирование и изготовление ортопедической рукоятки к пистолетам произвольного образца"От сайта Шутинг-УА: здесь мы приводим статью Алексея Петровича Данилова из его книги "Современное спортивное оружие и его отладка", изданной в 1968 году. Сам автор являлся Мастер спорта СССР, Заслуженный тренер РСФСР. Начал заниматься стрельбой в 1947 году, долгие годы работал оружейным мастером в сборной Советского Союза.

Для изготовления грибка пистолетной рукоятки возьмите брусок древесины размером 6х7х12 см и выпилите в нем радиусную выемку точно по размеру нижней части рукоятки. Грибок должен перемещаться по щечке вверх и вниз без качки. Для определения положения винта грибка надо вложить руку в щечку и отметить карандашом положение нижней части ладони. На расстоянии 1—1,5 см вниз от этой отметки, в центре щечки, просверлите 5-мм отверстие для винта грибка. После обработки внутренней части грибка и соединения его со щечкой до упора вверх просверлите и в нем отверстие под винт.

Конструирование и изготовление ортопедической рукоятки к пистолетам произвольного образца

В произвольных матчевых пистолетах большое значение имеет ортопедическая рукоятка. Заслуженный тренер СССР Л.М. Вайнштейн в книге «Спортивная стрельба из пистолета и револьвера» хорошо описал положение кисти руки в ортопедической рукоятке: «Положение кисти руки в рукоятке должно быть удобным, естественным, ненапряженным, плотным, но не тесным. Площадь соприкосновения рукоятки пистолета с кистью руки должна быть по возможности большей».

При этом нужно учитывать, что рукоятка, в частности ее грибок, не должна иметь опоры (касания) дальше запястья. Положение указательного пальца должно быть независимым от остальных пальцев, и он должен первый фалангой свободно касаться спускового крючка». Кроме того, он предлагает создавать на рукоятке опору для третьей фаланги указательного пальца, оставляя первую и вторую фаланги полностью независимыми. Это обосновывается тем, что при стрельбе из матчевого пистолета усилие на спицу спуска весьма незначительно. Натяжение спуска на пистолетах лучших стрелков колеблется в пределах 10—50 г.

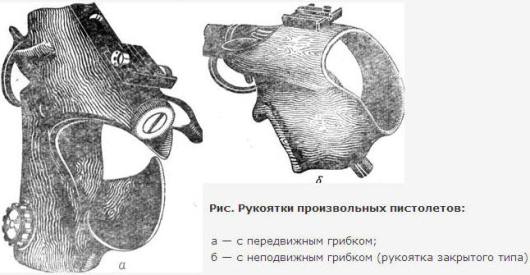

Рукоятки произвольных пистолетов: а — с передвижным грибком, б — с неподвижным грибком (рукоятка закрытого типа)
Рис. 1. Рукоятки произвольных пистолетов: а — с передвижным грибком, б — с неподвижным грибком (рукоятка закрытого типа)


Практика показала, что рукоятка не должна быть чересчур удобной. Это может привести к ослаблению внимания стрелка, он перестает удерживать  рукоятку. Не рекомендуется делать фиксирующие выступы под фаланги пальцев среднего, безымянного, мизинца. Такого рода выступы препятствуют небольшим изменениям хватки, а к этому необходимо прибегать в процессе стрельбы для отдыха пальцев, так как она устают от однообразной работы. Суставы кисти руки не должны соприкасаться с деревом. Всеми этими требованиями нужно руководствоваться при изготовлении рукоятки.

Хорошо подогнанная рукоятка - одно из важных условий успешного выполнения пистолетчиком упражнений в стрельбе из произвольного матчевого пистолета. Ортопедические рукоятки изготовляются двух видов: с подвижным грибком и без грибка - «закрытая», как ее называют стрелки (см рис. 1). Пистолет, имеющий рукоятку с подвижным грибком, может быть использован несколькими спортсменами, если у них примерно одинаковая по ширине и полноте ладонь руки.

Она применяется также и на индивидуальном оружии, в особенности теми стрелками, у которых кисть руки с изменением температуры воздуха отекает или опухает. Рукоятка для пистолета закрытого типа подгоняется по руке какого-то одного стрелка, является строго индивидуальной. Закрытыми рукоятками в основном пользуются стрелки, тренирующиеся систематически, а также те, у кого объем руки почти не изменяется в различных температурных условиях. Рукоятки обоих видов могут изготовляться к пистолетам любых систем. Поскольку технология их изготовления одинакова, рассмотрим ее на примере изготовления рукоятки к пистолету ТОЗ-35 конструкции Е. Л. Хайдурова.

Для рукоятки подбирают два бруска сухой, выдержанной ореховой древесины размером 6х15х16 см. Волокна древесины должны идти по направлению оси ствола. Каждый брусок надо отфуговать с одной стороны и плотно пригнать их друг к другу, затем на отфугованные стороны брусков наложить рамку пистолета и очертить ее карандашом. Очерченную часть на каждом бруске выбивают плоской стамеской на глубину, равную половине- толщины рамки. Для более точной подгонки рукоятки к рамке целесообразно пользоваться разведенным на масле суриком. Смазанную суриком рамку наложите на место подгонки и ударьте по ней несколько раз деревянным молотком. Отпечатанные суриком места нужно выбрать плоской стамеской до полного прилегания к дереву всей поверхности рамки. Закончив эту часть работы, отмоделируйте рукоятку, принимая во внимание, прежде всего длину и форму кисти руки стрелка. В соответствии с длиной кисти нужно подобрать угол наклона рукоятки.

Моделирование правой стороны пистолетной рукоятки. Современное спортивное оружие и его отладкаРис. 2. Моделирование правой стороны пистолетной рукоятки

Практика показывает, что неудачно подобранный угол наклона может надолго вывести стрелка-спортсмена из строя. Его результаты резко снизятся. Как определить этот угол? Известно, что длинная кисть с длинными пальцами имеет большую способность «выключаться», чем короткая. Это надо иметь в виду при подходе к моделированию и изготовлению рукоятки. Необходимо последовательно проверить нормальное положение кисти и крайнее ее выключение, а затем,  выбрав между ними среднее, отметить это на бруске.

Слово «выключение» говорит само за себя: выключается кисть, т.е. выключается работа мышц пальцев: охват пальцами рукоятки становится слабым, мушка при этом прыгает вверх-вниз, нарушается работа указательного пальца. Моделируя рукоятку, замерьте кисть руки стрелка. По этим размерам на внутренней плоскости правой щечки начертите форму рукоятки (рис. 2), затем перенесите эти же размеры на наружную сторону щечки и там же вычертите выступ под указательный палец. Нижняя часть этого выступа будет служить опорной площадкой, которая ляжет на средний палец.

Моделирование рукоятки с грибком. Данилов А. - «Современное спортивное оружие и его отладкаРис. 3. Моделирование рукоятки с грибком

При моделировании рукоятки с грибком нужно, чтобы нижние части передней и задней сторон рукоятки были строго параллельны (рис. 3). Эта параллельность необходима для правильного движения грибка. Левая щечка моделируется после изготовления правой. В рукоятке с грибком щечка не должна быть тонкой на всей своей опорной площади. Учитывая это, нужно снизу внутренней плоскости отмерить от 2 до 2,5 см и несколько выше нижней части опорного выступа провести параллельно стволу линию, а затем уже по ней вырезать кусок ненужной древесины. При изготовлении рукоятки на большую руку нужно оставлять толщину щечек в 3 см. Очередная операция сводится к тому, что рукоятку обрезают с передней и задней части по нанесенному контуру. Дальнейшая обработка производится только стамесками.

Обрабатывая выступ под указательный палец, не забудьте, что на нем должна лежать лишь третья фаланга. Переднюю часть выступа срезают стамеской, делая небольшой наклон вперед. Затем обрабатывают верхнюю и внутреннюю опорную плоскость так, чтобы рука плотно прилегала к ним. Плоской стамеской скругляют боковые стороны щечек и выбирают углубление для мякоти ладони. Окончив подгонку правой щечки, нужно просверлить отверстия для соединительных винтов. С наружной стороны их надо расширить большим сверлом и запрессовать в отверстия опорные шайбы.

Для изготовления грибка возьмите брусок древесины размером 6х7х12 см и выпилите в нем радиусную выемку точно по размеру нижней части рукоятки. Грибок должен перемещаться по щечке вверх и вниз без качки. Для определения положения винта грибка надо вложить руку в щечку и отметить карандашом положение нижней части ладони. На расстоянии 1—1,5 см вниз от этой отметки, в центре щечки, просверлите 5-мм отверстие для винта грибка. После обработки внутренней части грибка и соединения его со щечкой до упора вверх просверлите и в нем отверстие под винт. С наружной стороны его нужно расширить и запрессовать в него шайбу.

Подгонка грибка пистолетной рукоятки. Данилов А. - «Современное спортивное оружие и его отладка»Рис. 4. Подгонка грибка пистолетной рукоятки

Привернув грибок к щечке, подгоните его внутреннюю часть так, чтобы рука плотно входила в щечку. Грибок должен быть достаточно глубоким и такого размера по длине, чтобы имелась хорошая опора для ладони снизу (рис. 3), но ни в коем случае не подгоняйте грибок плотно к руке. Далее отделите грибок и распилите в щечке паз для регулировки положения. С внутренней стороны этого паза при изготовлении рукоятки к пистолету ИЖ-1 надо поставить опорную пластинку гайки, закрепив ее двумя маленькими шурупами. Закончив подгонку правой стороны рукоятки, нужно соединить на пистолете обе щечки, очертить по контуру внутренней части правой щечки, левую и приступить к ее изготовлению. Для этого следует вырезать узкой пилой лишнюю древесину с передней части щечки, затем просверлить 20-мм отверстие для большого пальца. Чтобы не увести сверло в сторону, сверловку лучше производить с двух сторон: с задней части щечки и сверху. Полукруглой стамеской разделайте гнездо до полного вхождения большого пальца и мякоти нижней части ладони. После этого обработайте наружную сторону щечки и просверлите отверстие для соединительных винтов. Расширив отверстия и запрессовав шайбы, приверните обе щечки к рукоятке. Дальнейшую подгонку рекомендуется производить на пистолете с собранной рукояткой. Проверьте, не захватывает ли задняя часть грибка запястье руки.

Если это так, надо обрезать грибок узкой пилкой. Одновременно проверьте положение мушки в прорези прицела. В случае отклонения мушки влево нужно подрезать полукруглой стамеской или рашпилем верхнюю внутреннюю часть правой щечки рукоятки и заднюю внутреннюю часть грибка. Если мушка отклонилась вправо, осторожно подрежьте опорную плоскость левой щечки под мякоть большого пальца и место прилегания нижней части ладони. При смещении мушки выше прорези прицела следует подрезать то место опорной площадки, которое подпирает средний палец, а если это не помогает - углубить выемку задней части правой щечки под мякоть нижней части ладони. Когда мушка отклоняется ниже прорези, наоборот, подклейте тонкий слой кожи, бархата или опилок на нижнюю часть опорного выступа под средний палец (рис. 5).

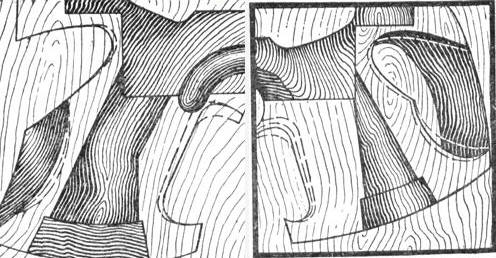

Подгонка рукоятки пистолета по руке: а — левая сторона; б — правая сторона
Подгонка рукоятки пистолета по руке: а — левая сторона; б — правая сторона


При изготовлении рукоятки закрытого типа сначала моделируется и подгоняется правая щечка рукоятки. Для этого полукруглой стамеской выбирают по контуру внутренней плоскости и щечки дерево на глубину 1,5—2 см. Затем переверните щечку и обработайте наружную сторону соответственно разметке так, чтобы толщина внутренней части осталась в пределах 2,5 см. С внутренней стороны щечки навстречу уже выбранной части наружной стороны просверлите или продолбите сквозное отверстие. Это отверстие надо расширить стамесками до полного входа ладони. Дальнейшая последовательность обработки рукоятки будет такая же, как и при подгонке рукоятки с подвижным грибком. После окончательной подгонки внутренней части рукоятки нужно привернуть обе щечки к рамке пистолета и обработать рукоятку с наружной стороны. Для этого плоской стамеской или рашпилем срежьте все излишние утолщения дерева так, чтобы рукоятка была по возможности облегчена и выглядела не слишком громоздкой.

Все острые углы снимите и придайте рукоятке обтекаемую форму. Окончательную обработку надо делать полукруглым драчевым личным напильником и шлифовальной шкуркой, после чего рукоятку отполировать. Затем стрелок должен провести несколько стрельб в течение двух-трех дней. Только испытание стрельбой дает возможность судить о правильной подгонке рукоятки. После того как будет установлено, что рукоятка подогнана правильно, оклейте все внутренние плоскости тонким слоем бархата. Процесс моделирования и технология изготовления ортопедических рукояток к матчевым пистолетам точно такие же. У произвольных пистолетов цевье изготовляется совместно с рукояткой, поэтому длина брусков для щечек должна быть 25—26 см. Рекомендуется для получения навыка в изготовлении рукояток вначале сделать одну - две рукоятки из березы или другого мягкого материала, после чего можно переходить к работе с орехом.

Автор: Алексей Данилов -  «Современное спортивное оружие и его отладка»
