Наган образца 1892 года. История модели и совершенство оружия

Наган образца 1892 года. История модели и совершенство оружия

Револьвер системы "Наган" образца 1895 г. стал легендарным оружием. В 1994 г. он отметил свой 100-летний юбилей службы. Пройдя Первую мировую, Гражданскую, Советско-финляндскую, Отечественную и Японскую войны, он продолжает оставаться в строю в качестве служебного оружия.

Наган образца 1892 года. История модели и совершенство оружия

В 1859 г. братья Эмиль и Анри-Леон основали в Льеже (Бельгия) фирму "Фабрик д’Арм Э. и Л." по производству личного оружия, которое благодаря удачным конструкциям пользовалось успехом в полиции и армии.

В 1878 г. была разработана удачная модель револьвера под патроны калибра 7,5 и 9 мм. Она стала прототипом для обр. 1887 г.

В 1893-1895 гг. Леон Наган улучшил эту модель, использовав в ней поочередное удаление гильз, разработанное мастером-оружейником Абади, автором собственного револьвера. Но знаменит Абади в оружейном мире стал благодаря дверце барабана. Дверца Абади (на рисунке она расположена справа) при открывании отключала курок и позволяла использовать спусковой крючок для проворачивания барабана при заряжании.

Отличительной чертой нового образца был набегающий на казенную часть ствола барабан, обеспечивающий полную обтюрацию пороховых газов.

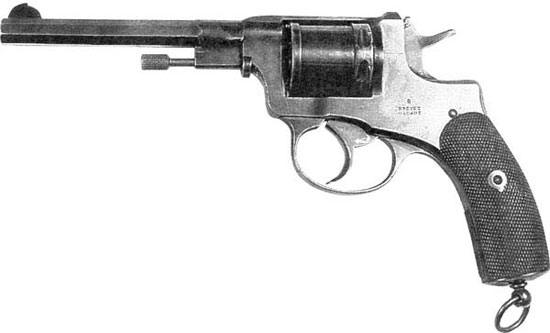

Наган обр 1892 года (прототип Нагана обр 1895 г)
Наган образца 1892 года (прототип Нагана обр 1895 г)


Наган образца 1892 года. История модели и совершенство оружия

Знаменитый 7.62-мм револьвер Наган, принятый на вооружение российской армии в 1895 году был разработан в Бельгии и имеет длинную историю своего появления и использования.

В 1878 году на бельгийском предприятии братьев Наган старшим братом Эмилем был разработан 9.4-мм револьвер с УСМ двойного действия Nagant M 1878, который приняли на вооружение Бельгии. В 1883 году для вооружения унтер-офицеров и вспомогательного состава бельгийской армии был создан вариант револьвера с УСМ одинарного действия - Nagant M 1883, а в 1886 году младший брат Леон Наган разрабатывает револьвер Nagant M 1878/1886, совершенствуя модель 1878 года.

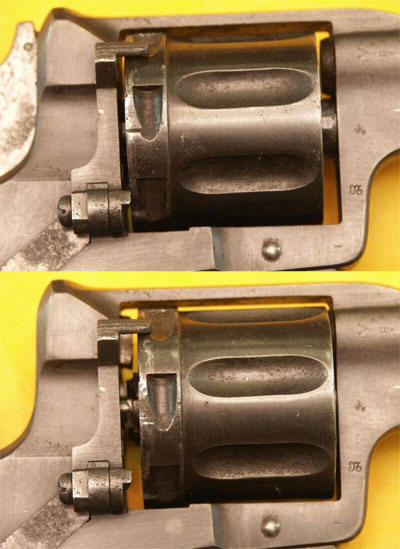

расположение барабана револьвера Наган обр 1895 года со спущенным (вверху) и взведенным (внизу) курком
положение барабана револьвера Наган обр 1895 года
со спущенным (вверху) и взведенным (внизу) курком


Кроме Бельгии револьверы Наган также получили широкое признание и в армиях других стран. До середины 1890-х годов они в разных модификациях (Nagant M 1884, M 1887, M 1993) были приняты на вооружение стран Европы под патрон калибра 7.5 мм и Латинской Америки под патрон калибра 11.2 мм. Однако на тот момент серьезным недостатком в конструкции револьверов Наган был прорыв пороховых газов между казенным срезом ствола и передним торцом барабана.

В 1892 году Леон Наган создает семизарядную модель револьвера Нагана с системой обтюрации пороховых газов. Он усовершенствовал оружие брата, воплотив лучшие черты моделей 1883 и 1886 годов, а также заимствовав у льежского оружейника Генри Пипера систему обтюрации пороховых газов - в частности надвигание барабана с патронами на ствол перед каждым выстрелом.

Создание нового револьвера системы Наган совпало по времени с усилиями, предпринятыми Россией по решению вопроса о перевооружении своей армии современными образцами личного оружия самообороны, когда достаточно остро встал вопрос о замене устаревшего штатного 4,2-линейного (10,67 мм) револьвера системы Смит-Вессон. Военная российская комиссия установила, что «военный револьвер должен иметь такой бой, чтобы одной пулей на расстоянии до 50 шагов останавливать лошадь. Если пуля пробивает четыре-пять дюймовых досок, сила боя тогда достаточна». Для этого револьвер должен был обладать: массой 0,82 - 0,92 кг; калибром - 3 линии (7,62 мм); простым несамовзводным ударно-спусковым механизмом; меткой кучностью стрельбы на дистанции 35 - 50 шагов (25 - 35 м); начальной скоростью не менее 300 м/с. Конструкция револьвера должна быть простой в изготовлении, обслуживании, нечувствительной к загрязнению и надежной в эксплуатации в затрудненных условиях.

Объявленный конкурс на новое короткоствольное оружие российской армии и потенциальный гигантский заказ вызвал огромный интерес у отечественных и зарубежных производителей оружия. Было представлено несколько модификаций существующего револьвера Смита-Вессона, револьверы и автоматические пистолеты, но основная борьба развернулась между бельгийскими оружейниками Генри Пипером с моделью револьвера М1889 и Леоном Наганом с М1892.

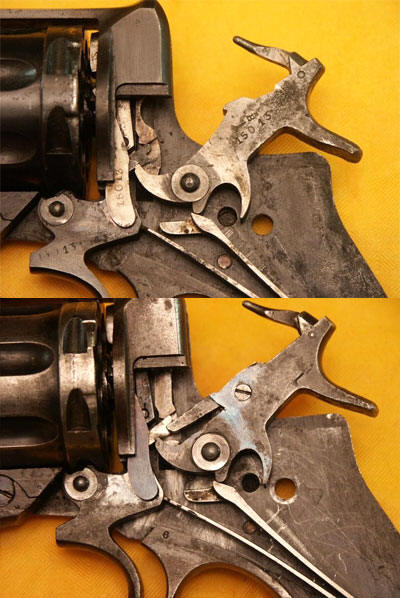

УСМ одинарного действия (вверху) УСМ двойного действия (внизу) используемые в револьверах Наган обр 1895 года
УСМ одинарного действия (вверху)
и УСМ двойного действия (внизу),
используемые в револьверах Наган обр 1895 года


Наган, почувствовав, что может получить значительную прибыль, адаптировал свой револьвер под требования российских военных. Модель Нагана образца 1892 года была переконструирована под 3-линейный (7,62-мм) револьверный патрон. Вместе с оружием оружейник представил и два варианта патронов с пулями массой 6 и 7 г, снаряженных малодымным черным порохом, т.к. система обтюрации газов требовала специальной гильзы с удлиненным дульцем, которое закрывало бы пулю целиком. Также, с учетом требований использования УСМ одинарного действия, Нагану пришлось сознательно ухудшить конструкцию своего оружия - он пошел уже проторенным путем, приспособив конструкцию нового револьвера аналогично переделке модели 1878 года в модель 1883 года, что исключало возможность самовзводной стрельбы. В переделанном для несамовзводной стрельбы оружии для открытия огня необходимо было сначала большим пальцем правой руки взвести курок и только после этого нажать на спусковой крючок.

Однако в конструкции револьвера Наган М 1892 было выявлено множество мелких недостатков. Кроме того, Леон Наган предложил российской армии купить у него патент на этот револьвер за 75000 рублей. Российские военные платить отказались, вернули бельгийцу револьвер и назначили повторный конкурс, определив премию в 20000 рублей за конструкцию револьвера, 5000 - патрона с бездымным порохом, а также получение Россией всех прав на модель-победитель, в том числе и на производство, как у себя, так и за границей, без каких-либо дополнительных выплат изобретателю.

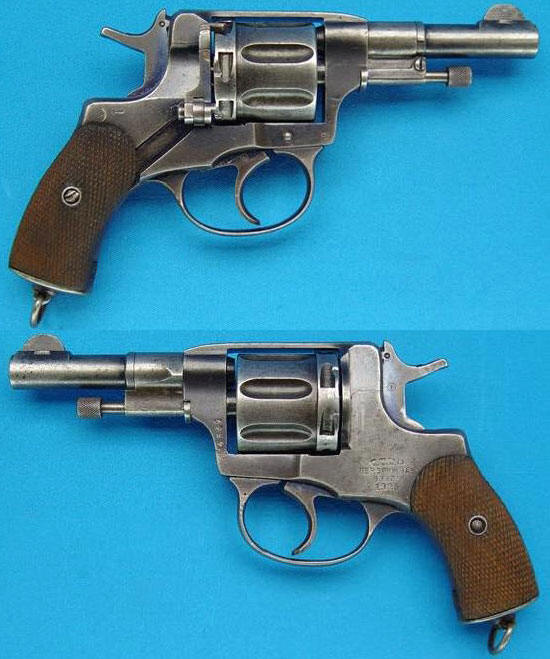

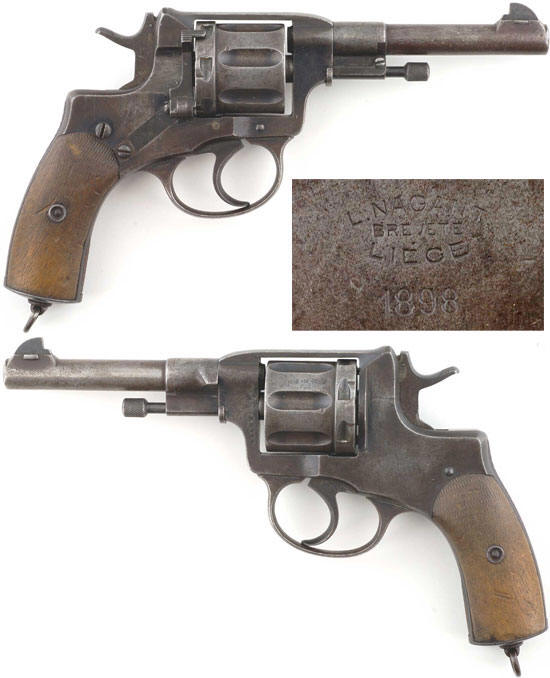

Наган обр 1895 года производства бельгийской фирмы братьев Наган
Наган обр 1895 года
производства бельгийской фирмы братьев Наган

В течение 1893 - 1894 годов Наган последовательно разработал несколько усовершенствованных моделей своего оружия, в которых были устранены практически все недостатки револьвера образца 1892 года: увеличена прорезь прицела; выем на правой стороне рамки для вкладывания патронов в барабан расширен; несколько увеличен (на 0.2 мм) диаметр барабана; мушка получила в задней части наклонное ребро для уменьшения отблеска света; на поверхности барабана появились выемки для облегчения оружия; иную форму приняли и были укорочены ствол, рукоятка и шомпол.

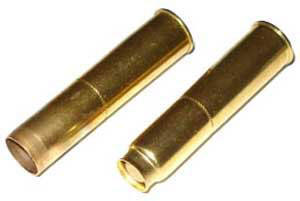

гильза и патрон 7.62x38 R для револьвера Наган обр 1895 года
гильза и патрон 7.62x38 R
для револьвера Наган обр 1895 года


В новом конкурсе компактный и легкий револьвер Наган модели 1894 года очень быстро вышел вперед. Однако русской армии, по требованию офицерского корпуса, также потребовался более совершенный револьвер с самовзводным УСМ. Леон Наган, работая на перспективу, еще в конце 1894 года представил на суд российской военной комиссии образец такого самовзводного револьвера. Кроме того в конструкцию револьвера был внесен ряд мелких изменений, который к весне 1895 года принял свои законченные формы: в барабане были углублены гнезда камор на 0.15 мм – более простым стало соединение подвижной трубки с барабаном; изменилась конструкция патрона – дульце гильзы получило усиленную обжимку, а пуля, укороченная на 1 мм, вместо сферической стала иметь плоскую вершинку – в результате, край гильзы стал располагаться на 1.4 мм выше, чем вершина пули, что существенно улучшило обтюрацию при стрельбе.

В результате на вооружение русской армии было решено принять револьвер Наган двух образцов: офицерский - с самовзводным ударно-спусковым механизмом и солдатский - с несамозводным УСМ одинарного действия. Наряду с высокими характеристиками самого оружия, дополнительным фактором, склонившим русских военных к заключению сделки с Наганом, стала достаточно приемлемая закупочная цена, не превышавшая 30-32 руб. за револьвер. 13 мая 1895 года указом императора Николая II солдатский и офицерский образцы револьвера Наган были официально приняты на вооружение армии в качестве штатного короткоствольного оружия. По военному ведомству принятие 3-линейного (7,62-мм) револьвера системы Наган образца 1895 года было проведено приказом военного министра №156 от 26 июня 1896 года.

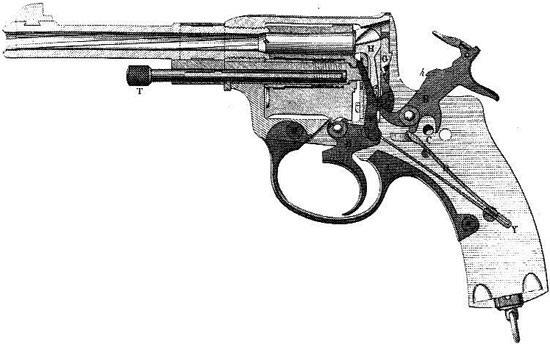

Наган обр 1895 года производства Бельгии схема устройства револьвера
Наган обр 1895 года производства Бельгии
схема устройства револьвера


По признанию специалистов, револьвер Наган М 1895, встал в один ряд с наиболее совершенными образцами этого оружия того времени. Он значительно превосходил по боевым и эксплуатационным качествам состоявший до того на вооружении России револьвер системы Смит-Вессон. С точки зрения концепций той эпохи, он был типичным представителем военного оружия – мощным и надежным в эксплуатации, но в тоже время простым и относительно дешевым.

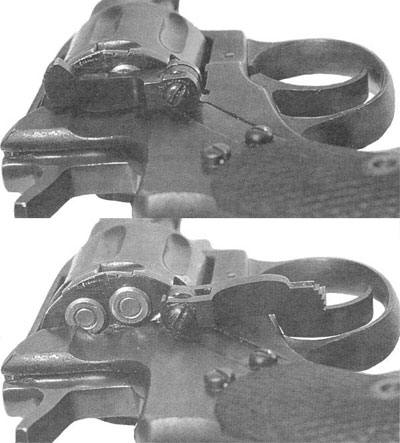

Наган обр 1895 года с закрытой (вверху) и открытой (внизу) дверцей
Наган обр 1895 года
с закрытой (вверху) и открытой (внизу) дверцей


7,62-мм револьвер Наган образца 1895 года состоял из: рамки с крышкой, ствола с мушкой, шомпольной трубки с шомполом, барабана с осью и возвратной пружиной, замочного механизма, дверцы с пружиной, спусковой скобы.

Остов револьвера составной, состоял из ствола и рамки, прочно скрепленных между собой винтовым соединением, шомпольной трубки с шомполом, помещенной на стволе, отъемной боковой крышкой и спусковой скобы.

Ствол с 4 внутренними правосторонними нарезами имел ступенчато-цилиндрическую форму с массивным уступом на дульной части. Уступ ствола являлся основанием мушки и имел паз типа «ласточкин хвост» для крепления самой мушки. Канал ствола имел четыре нареза, идущими слева вверх направо, патронник в виде расточенного участка для помещения дульца гильзы. В казенной части ствола имелся нарезной пенек для свинчивания с рамкой, шейку и поясок для шомпольной трубки.

Шомпольная трубка надевалась на шейку ствола и поворачивалась на ней, причем ее прилив входил в вырез пояска, тем самым ограничивая ее поворот. В шомпольной трубке монтировался шомпол и стопор шомпола - пружина, закрепленная винтом на шомпольной трубке.

Рамка остова представляла собой сложную фрезерованную деталь с большим количеством пазов, вырезов проточек и запрессованных осей для присоединения различных деталей револьвера. Спереди на рамке имелось нарезное отверстие для соединения со стволом. Задняя отогнутая часть рамки, вместе с отъемной боковой крышкой, двумя деревянными щечками образовывали рукоятку револьвера. Соединение боковой крышки и рамки осуществлялось с помощью соединительного винта. Стальной выпуклый затыльник рукояти имел овальную форму, с подвижно укрепленным кольцом для страховочного шнура. В средней части рамки имелось прямоугольное окно для барабана и отверстие для его оси. Верхняя часть имела желоб и прицельную прорезь.

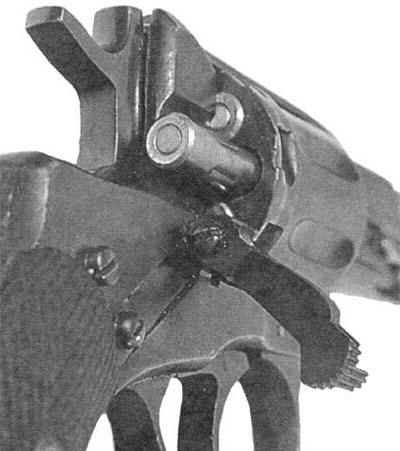

Наган обр 1895 года при заряжании
Наган обр 1895 года
при заряжании


Барабан являлся одновременно патронником и магазином. Он имел семь камор для помещения патронов. На наружной поверхности барабана были сделаны семь выемов для уменьшения веса и поясок с семью глубокими выемами для заднего выступа спускового крючка и семью гнездами для зуба дверцы. На заднем торце барабана имелось храповое колесо, для взаимодействия с собачкой. На переднем торце барабана, концентрично его каморам, сделаны выточки по наружному диаметру пенька ствола. Барабан размещался в окне рамки и поворачивался в ней на оси.

Ось барабана с профильной головкой вставлялась спереди в отверстия рамки, удерживалась в рамке шомпольной трубкой, устанавливавшейся перед головкой оси барабана своим приливом.

Возвратное приспособление состояло из трубки барабана и пружины. Трубка помещалась в центральном канале барабана и могла перемещаться вдоль его оси, ограничиваясь уступом трубки, входившим в кольцевой паз канала. Пружина размещалась в том же канале барабана, упираясь спереди в трубку, а сзади - в стенку канала.

Стопорное приспособление барабана состояло из дверцы с осью-винтом и пружины дверцы с винтом. Дверца барабана размещалась на правой стенке рамки револьвера и поворачивалось на оси, ввинченной в проушины дверцы и проходящей через отверстие стойки рамки. Дверца имела зуб для взаимодействия с гнездами пояска барабана, выступ для соединения с торцами барабана и гребень с накаткой. В открытом положении дверца откидывалась вниз, освобождая подведенную к ней камору. Выступ дверцы входил в торцевые выемки барабана, фиксируя его для заряжания или разряжания.

Казенник помещался в гнезде задней стенки окна рамки и поворачивался в нем на оси, запрессованной в рамку.

Ползун двигался вертикально в пазах рамки и крышки и имел сверху паз для прохода курка; нижняя часть паза была скошена; хвост ползуна имел выемку для коленчатого рычага спускового крючка; скос воздействовал на выступ казенника.

Калибр, мм7.62х38
Длина, мм236
Длина ствола, мм114
Вес без патронов, кг0.750
Вес с патронами, кг0837
Барабан, кол. патронов7
Начальная скорость пули, м/с272
Прицельная дальность стрельбы, м50
Боевая скорострельность, выстр/мин14 - 21

Спусковой крючок - сложной формы, помещался снизу в гнезде рамки и поворачивался в ней на оси, запрессованной в правую стенку рамки. Спусковой крючок имел хвост, коленчатый выступ, служивший для взаимодействия с ползуном, уступ для ограничения поворота, шептало для удержания курка во взведенном положении, овальную головку для действия на шатун курка. Для помещения стержня собачки имелось отверстие, а для размещения нижнего пера боевой пружины - выем. Кроме того, крючок имел два выступа - задний и передний, связанные с работой барабана.

Курок револьвера имел следующие части: качающийся на штифте боек, спицу взведения, подпружиненный шатун для самовзвода и срыва курка, боевой взвод, уступ для сжатия боевой пружины, срезанную площадку для упора верхнего пера боевой пружины и хвост для закрытия сверху гнезда рамки для курка. Курок помещался на правой стенке рамки сзади ползуна и поворачивался на оси, запрессованной в стенку рамки.

Боевая пружина V-образной формы была расположена внутри рукоятки револьвера и крепилась к правой стенке рамки своим шипом, входящим в отверстие рамки. Верхнее перо на своем конце имело палец для действия на скошенную площадку курка и овальный выступ для взаимодействия с уступом курка. Тонкий конец нижнего пера боевой пружины размещался в выеме спускового крючка. Нижнее перо также опиралось на спусковую скобу.

Револьвер имел ударно-спусковой механизм двух типов: УСМ двойного действия для «офицерской» модели и одинарного действия для «солдатской» модели.

Барабан снаряжался по одному патрону через откидывающуюся вправо-вниз дверцу. Удаление стреляных гильз из барабана осуществлялось поочередно с помощью шомпола, повернутого вокруг ствола, при открытой дверце.

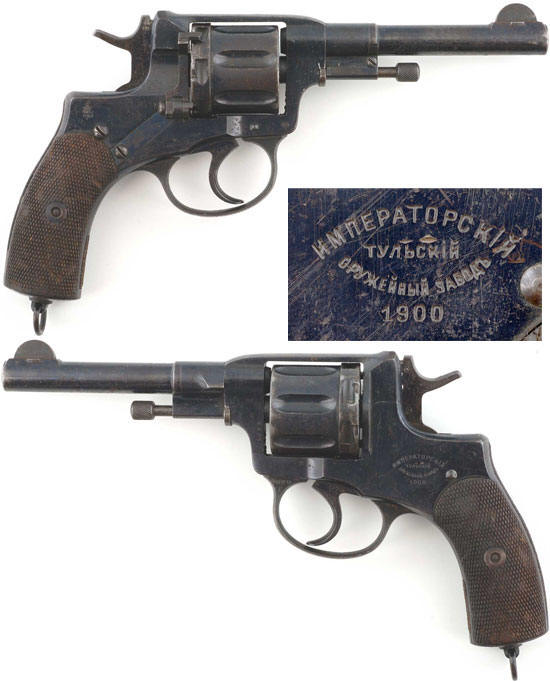

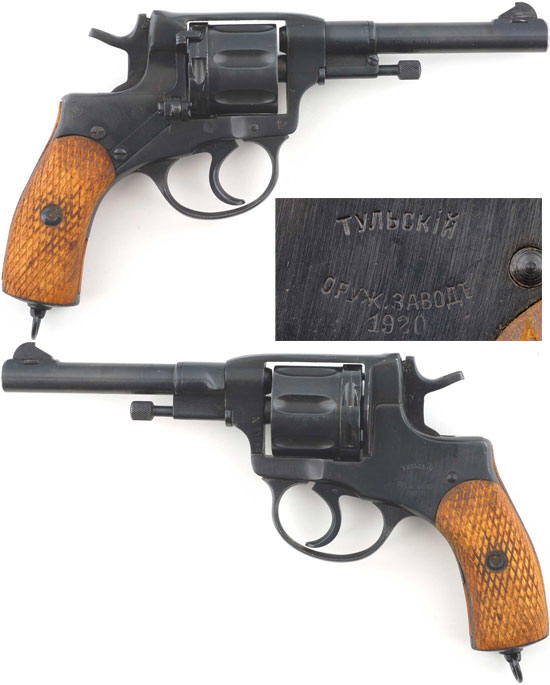

Наган обр 1895 года производства Императорского Тульского оружейного завода
Наган обр 1895 года
производства Императорского Тульского оружейного завода


В 1895 году царское правительство заключает с льежской фирмой Наган контракт на поставку русской армии в течение последующих трех лет 20000 револьверов Наган образца 1895 года. При этом в контракте особо оговаривалось обязательство бельгийской стороны оказать помощь России в налаживании производства наганов на Тульском оружейном заводе. Поэтому самые первые образцы в основном с ударно-спусковым механизмом двойного действия закупались непосредственно у бельгийской фирмы братьев Наган в Льеже и предназначались в первую очередь для вооружения офицерского и унтер-офицерского состава. К 1899 году их изготовление в Бельгии прекратилось, а в России был налажен собственный выпуск Наганов.

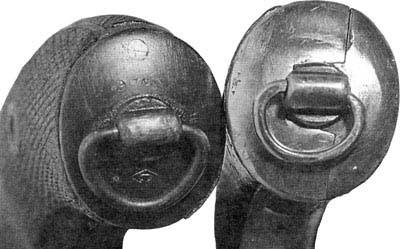

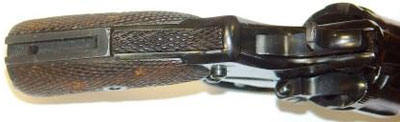

рукоятки нагана российского (слева) и бельгийского (справа) производства
рукоятки нагана российского (слева)
и бельгийского (справа) производства


Производство револьвера в России было организованно на Императорском тульском оружейном заводе (ТОЗ) в двух вариантах: с механизмом самовзвода, предназначавшийся для вооружения офицеров («офицерская» модель) и его ухудшенный вариант без механизма самовзвода («солдатская» модель) для вооружения нижних чинов. При этом тульские оружейники не только освоили выпуск револьвера Наган 1895 года, но попутно усовершенствовали его конструкцию и технологию производства. Причем стоимость револьвера русского изготовления составила всего 22.6 рублей, что было почти на треть меньше стоимости Нагана бельгийского производства, при полном сохранении высоких боевых качеств оружия. Изменению подверглись затылок рукоятки, ставший цельным, а не разъемным, и мушка, получившая упрощенную полукруглую форму взамен усеченной конической в оригинальном образце.

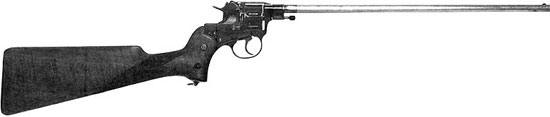

Револьвер-карабин для пограничной стражи, изготовленный на базе револьвера Наган обр 1895 г
Револьвер-карабин для пограничной стражи,
изготовленный на базе револьвера Наган обр 1895 г


Кроме того, русские оружейники ТОЗ, стремясь расширить функциональные возможности нагана, в 1912-1913 годах изготовили по заказу отдельного корпуса пограничной стражи очень ограниченное количество наганов с удлиненным до 300 мм стволом и неотъемным прикладом. Новой моделью предполагалось оснащать конных пограничников. Это оружие фактически относившееся к классу револьверов-карабинов, предназначалось для поражения целей на дистанциях до 100 м. Однако исключительно большие габариты (общая длина составляла почти 700 мм), невысокое убойное действие легкой револьверной пули на дистанциях стрельбы свыше 50 м, а также «мешкотность» перезаряжания послужили основными причинами для отказа от этого образца.

вид на крепление отъемного приклада модификации Наган обр 1895 года для нижних чинов технических войск
вид на крепление отъемного приклада
модификации Наган обр 1895 года
для нижних чинов технических войск


Примерно в тоже время конструкторы Тульского завода разработали еще один вариант револьвера с удлиненным до 200 мм стволом и съемным деревянным прикладом, предназначавшимся для нижних чинов в технических войсках (пулеметчики, телеграфисты, связисты, саперы) с целью замены двух видов оружия (револьвер и винтовка) только одним образцом. Однако и эта модель оказалась неприемлемой для армии, так и оставшись только в опытных образцах.

Перед Первой Мировой войной русская армия была практически полностью обеспечена современным короткоствольным оружием. В войсках по табелю вооружения к 20 июля 1914 года насчитывалось 424434 револьвера системы Наган образца 1895 года всех модификаций. А в период с 1914 по 1917 год тульскими оружейниками было произведено еще 474800 револьверов наган всех модификаций.

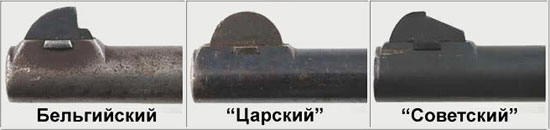

мушки револьвера Наган обр 1895 года производства Бельгии, Царской России, СССР (слева - направо)
мушки револьвера Наган обр 1895 года
производства Бельгии, Царской России, СССР (слева - направо)

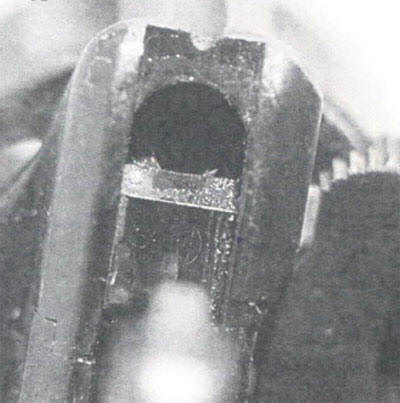

вид целика Наган обр 1895 года, производившегося в СССР
вид целика Наган обр 1895 года, производившегося в СССР


После революции 1917 года наган принимается на вооружение Красной Армии и силовых структур Советской России. При этом от «солдатской» модели отказались, оставив на вооружении только более совершенную модель самовзводного револьвера.

К середине 1920-х годов Советское государство, с учетом опыта использования револьверов Наган в годы Первой Мировой и Гражданской войн, приняло решение одновременно с работами по созданию новых самозарядных и автоматических пистолетов провести и частичную модернизацию хорошо зарекомендовавших себя револьверов. Но, изменения, внесенные в их конструкцию, коснулись только прицельных приспособлений: прорезь прицела вместо треугольной стала полукруглой, а полукруглая мушка была заменена прежней, но с «усеченной» верхней частью, более удобной для прицеливания. Технология изготовления револьверов несколько упростилась, хотя трудоемкость их изготовления не снизилась, составлял 30 станко/часов на одно изделие.

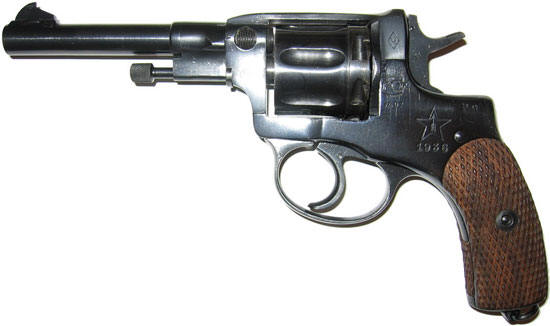

Наган обр 1895 года производства ТОЗ (СССР)
Наган обр 1895 года
производства ТОЗ (СССР)


В 1927 году Тульский оружейный завод освоил, наряду с производством штатных револьверов образца 1895 года, производство новой модификации револьвера – с укороченным стволом (длиной 85 мм) и рукояткой. Этот компактный револьвер, так называемый «командирский» наган, предназначался в первую очередь для вооружения оперативного состава ОГПУ и НКВД, где специфика службы требовала скрытного ношения личного оружия. Это оружие выпускалось в очень небольших количествах (не более нескольких тысяч) вплоть до 1932 года.

«Командирский» Наган
«Командирский» Наган


В 1933 году Тульским оружейным заводом было освоено массовое производство, ставшего впоследствии также известным, самозарядного пистолета ТТ, который был принят на вооружение РККА. Однако пистолеты Токарева не смогли полностью вытеснить из штатной системы вооружения револьверы образца 1895 года, в основном благодаря их высоким служебно-эксплуатационным качествам. Поэтому изготовление обоих видов короткоствольного оружия продолжалось параллельно на ТОЗе. В период с 1932 по 1941 год было выпущено более 700000 револьверов системы Наган.

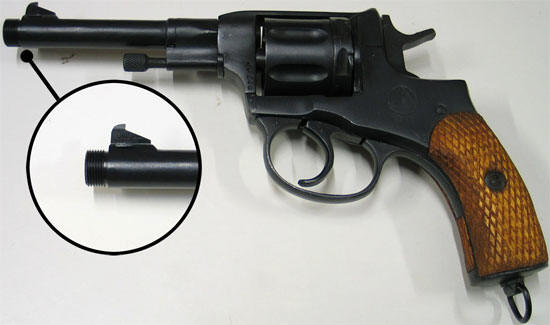

Наган обр 1895 года, предназначенный для использования глушителя БРАМИТ
Наган обр 1895 года,
предназначенный для использования глушителя БРАМИТ

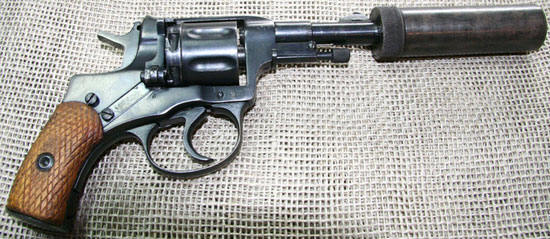

«Командирский» Наган с установленным глушителем БРАМИТ
«Командирский» Наган
с установленным глушителем БРАМИТ


Незадолго до начала Великой Отечественной войны специально для органов госбезопасности на ТОЗе была выпущена опытная партия наганов с приборами БРАМИТ (братьев Митиных) для бесшумно-беспламенной стрельбы. Этот глушитель имел достаточно эффективную камеру расширительного типа с резиновыми прокладками – обтюраторами. Уже вскоре это оружие получило боевое крещение, правда, в очень ограниченных масштабах, используясь чекистами, заброшенными в составе разведывательно-диверсионных групп в тыл противника.

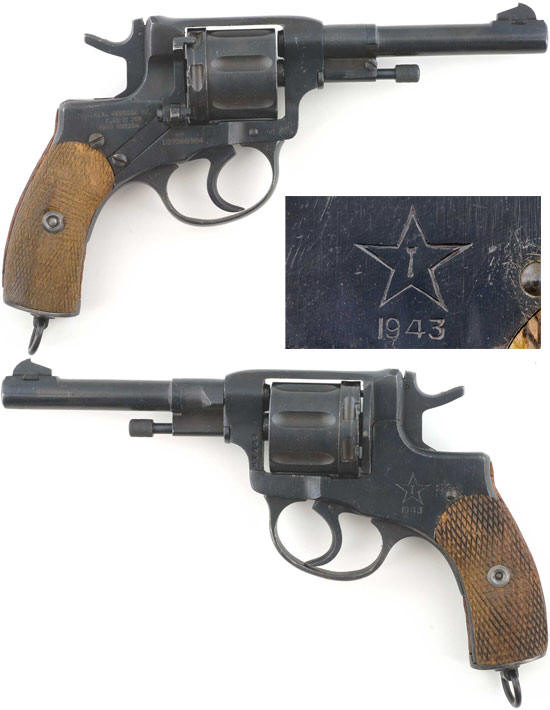

Наган обр 1895 года, производившийся в Ижевске во время Великой Отечественной войны
Наган обр 1895 года,
производившийся в Ижевске во время Великой Отечественной войны


С началом Великой Отечественной войны тулякам в октябре 1941 года пришлось эвакуировать основные мощности на Урал. Производство револьверов уже в начале 1942 развернул в Ижевске филиал машиностроительного завода № 74, которому в июле 1942 года присвоили № 622. Однако постоянно растущие потребности в оружии привели к тому, что помимо Ижевского завода, уже с конца 1942 года производство револьверов вновь возобновилось в Туле (и продолжалось в Ижевске до конца войны). В 1942 – 1945 годах советские оружейники передали на фронт более 370 тысяч револьверов. Относительно небольшие объемы производства объясняются тем, что предпочтение все-таки отдали пистолету ТТ. Отличные боевые качества русского нагана перестали отвечать требованиям маневренного боя, для которого понадобилось оружие, обладающее высокой скорострельностью – автоматическое, с магазинами повышенной вместимости.

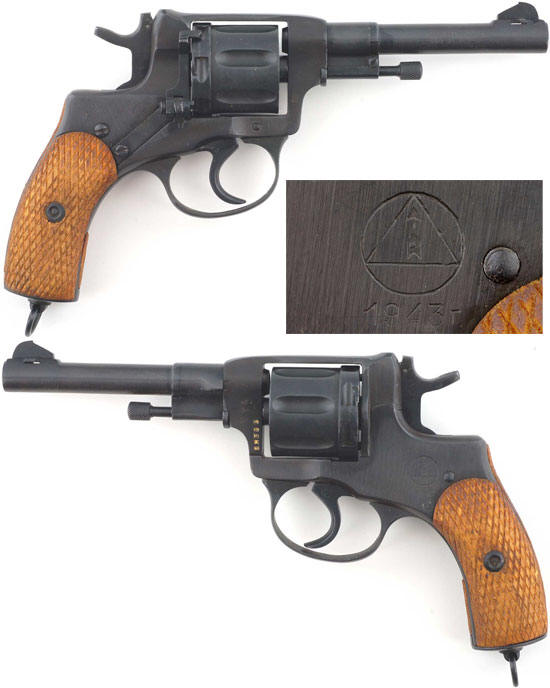

Наган обр 1895 года, производившийся в Туле во время Великой Отечественной войны
Наган обр 1895 года,
производившийся в Туле во время Великой Отечественной войны


Новая система вооружения Красной Армии, сформированная в 1944 – 1945 годах была сориентирована на перспективные образцы автоматического оружия, среди которых уже не оставалось места револьверу образца 1895 года, и после окончания Великой Отечественной войны его сняли сначала с производства, а потом с вооружения. За все время его нахождения на вооружении России и СССР было произведено свыше 2 миллионов единиц этого оружия.

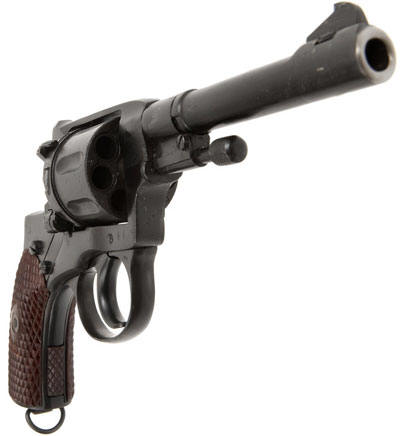

Наган обр 1895 года с пластмассовыми щечками
Наган обр 1895 года
с пластмассовыми щечками


С окончанием Великой Отечественной войны и снятием с вооружения в армии часть наганов была складирована в арсеналах, а значительное количество револьверов еще многие годы продолжало нести свою службу в милиции. После перевооружения в середине 1950-х годов органов внутренних дел более современными образцами личного оружия револьверы передали подразделениям вневедомственной охраны (ВОХР) и инкассаторским службам, где многие из этих револьверов использовались еще и спустя 100 лет со дня их создания, пока их обращение в России не было ограничено Законом «Об оружии», принятым в 1993 году.

Учитывая многолетнюю эксплуатацию и высокую потребность многих заинтересованных организаций в служебном оружии, в 1960-1970-х годах практически все оставшиеся наганы прошли капитальный ремонт и в связи с этим претерпели некоторые изменения. Так на большей части револьверов были установлены пластмассовые щечки рукоятки, взамен износившихся за долгие годы эксплуатации старых деревянных. Во всех револьверах до 1922 года ударно-спусковой механизм переделали в самовзводный. Все оружие выпуска 1931-1932 годов получило взамен мушек полукруглой формы мушки образца 1930 года с «усеченной» верхней частью.

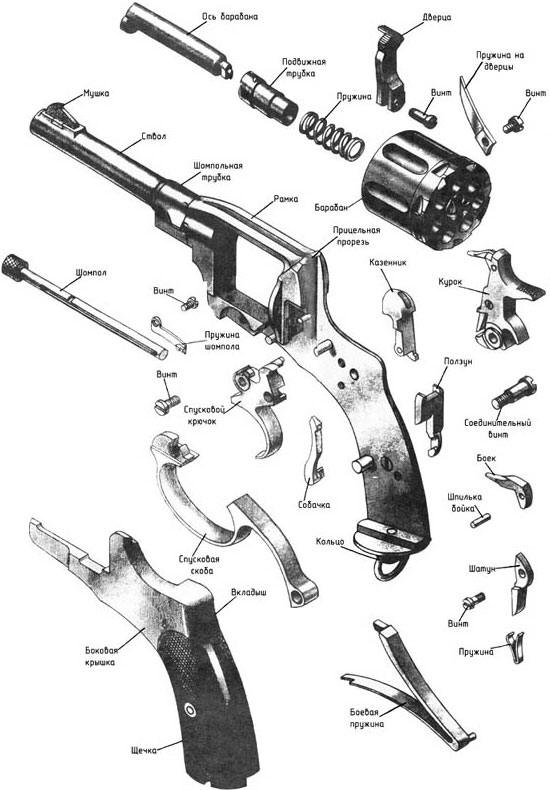

детали револьвера Наган обр 1895 года производства СССР
детали револьвера Наган обр 1895 года производства СССР


В целом конструкция револьвера Нагана образца 1895 года в свое время стала классической. Наряду с широко налаженным производством «Наганов» в России, а позже СССР, многие зарубежные фирмы неоднократно копировали его конструкцию. Так, бельгийские фирмы Lepage, Вayard, Francott, а также германская фирма в Зуле C.G.Haenel наладили у себя производство, как прямых аналогов, так и несколько видоизмененных револьверов Наган образца 1895 года. В 1920-1930-х годах испанская оружейная фирма F. Arizmendi y Goenaga выпускала модифицированный револьвер Наган обр. 1895 г. под патрон калибра 7,5 мм. С 1930 год по 1935 год под обозначением «Наган модель 30» он также выпускался польским государственным оружейным арсеналом в г. Радоме с использованием оборудования, закупленного при ликвидации в 1930 году бельгийской фирмы братьев Наган.

Кроме боевого и служебного применения револьвер Наган образца 1895 года использовался и в спортивных состязаниях. В дореволюционной России каких-либо серьезных изменений для целевой стрельбы в конструкцию револьверов внесено не было. На соревнованиях использовался стандартный револьвер с несамовзводным УСМ, отличавшийся высокой стабильностью и кучностью боя.

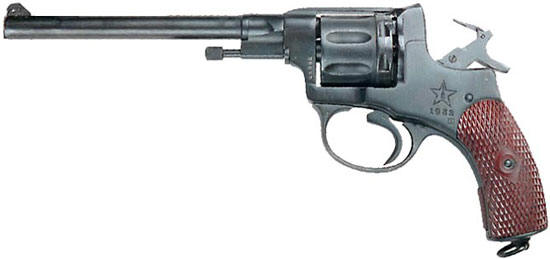

«Спортивный» Наган обр 1895 года под патрон калибра 5.6 мм (.22 LR)
«Спортивный» Наган
под патрон калибра 5.6 мм (.22 LR)


В 1926 году один из основоположников советского стрелкового спорта, выдающийся стрелок и конструктор-оружейник А.А. Смирнский предложил проект переделки штатного армейского 7.62-мм револьвера под 5.6-мм патрон кольцевого воспламенения (.22 LR). Револьверы этого типа предназначались для первоначального обучения стрельбе из короткоствольного оружия и для спортивной стрельбы. От боевых револьверов новое учебно-тренировочное оружие, помимо калибра, отличалось в первую очередь наличием несамовзводного УСМ, уменьшенной высотой мушки, вкладышами в камерах барабана для патронов с гораздо меньшими габаритами и диаметром гильзы, чем у штатных патронов. Кроме того, модернизированный револьвер имел несколько иное расположение ударника, что было обусловлено использованием патронов кольцевого воспламенения. Вполне заслуженно эти револьверы пользовались репутацией хорошего целевого оружия, с неплохой кучностью стрельбы и меткостью боя на дистанциях до 25 м, что было обусловлено не только хорошими качествами самого оружия, но и тем, что усилие спуска в учебно-тренировочном револьвере Наган-Смирнский составляло не более 1.5 кг.

В 1930-х годах Научно-испытательной станцией по спортивному оружию Центрального Совета Осовиахима было создано специальное тренировочное приспособления для стрельбы малокалиберными патронами .22 LR из штатного 7.62-мм револьвера Наган. Приспособление состояло из вкладного ствола калибра 5.6-мм и укороченного семизарядного барабана. Переделенный подобным способом наган имел достаточно высокую кучность боя, а также значительную живучесть. К недостаткам этой конструкции можно отнести чересчур высокую себестоимость изготовления малокалиберного комплекта-вкладыша для штатных револьверов, хотя подобная переделка и стоила меньше, чем производство новых 5.6-мм учебно-тренировочных револьверов Наган.

В 1953 году специалисты Центрального конструкторского бюро спортивного и охотничьего оружия (ЦКИБСОО) в Туле создают 7.62-мм «перестволенный» спортивный револьвер системы Наган. Он отличался от своего предшественника не только целевым «утяжеленным» стволом большего диаметра и длиной 147 мм, но и измененными прицельными приспособлениями, с регулируемыми прицелом и мушкой, а также более удобной ортопедической рукояткой. Помимо изменения самой конструкции оружия. специально для него на базе штатного револьверного патрона разработали новый 7,62х38-мм целевой револьверный патрон «В-1».

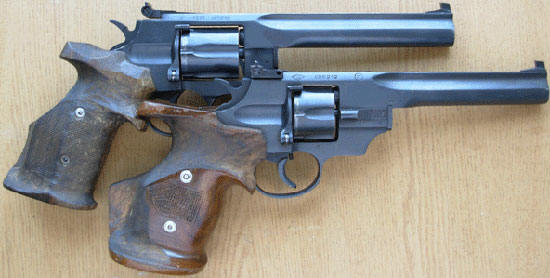

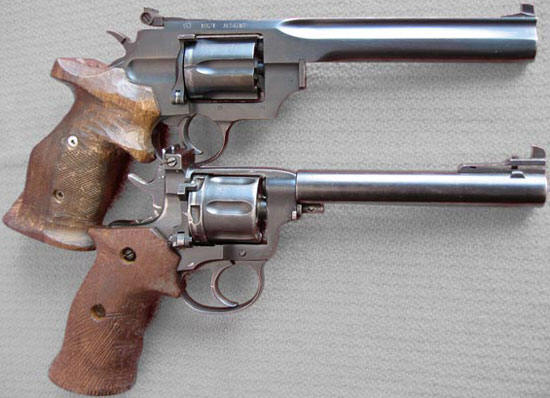

«перестволенный» наган (снизу) и ТОЗ-36 (сверху)
«перестволенный» наган (снизу)
и ТОЗ-36 (сверху)


В 1962 году известный оружейник Ефим Леонтьевич Хайдуров начал работу над созданием нового 6-зарядного спортивного целевого револьвера, в дальнейшем получившим обозначение ТОЗ-36. В этом оружии Хайдуров сохранил многие опробованные в нагане узлы и механизмы. Особенностью револьвера Хайдурова стало наличие регулятора усилия спуска (1.5- 1.8 кг) и рабочего хода спускового крючка (0.5 - 2,0 мм). Прицельные приспособления состоят из регулируемого по горизонтали и вертикали целика и мушки. Для более удобного удержания оружия при стрельбе револьвер был снабжен ореховой рукояткой полу ортопедического типа. Револьвер отличался высокой устойчивостью в процессе прицеливания и выстрела, имел отличную балансировку и прикладистость, что в совокупности с длинной прицельной линией обеспечивало высокую кучность боя оружия.

ТОЗ-36 (сверху) и ТОЗ-49 (снизу)
ТОЗ-36 (сверху)
и ТОЗ-49 (снизу)


В 1969-1971 годах на базе ТОЗ-36 Е.Л. Хайдуров разработал еще один револьвер - ТОЗ-49. От базового образца он отличается в основном укороченным барабаном и улучшенной регулировкой спуска (1.3-1.7 кг), что было обусловлено использованием нового спортивного патрона 4 ЕЛП. 1000 с длиной гильзы 26 мм.

На рубеже XX – XXI веков на базе револьвера Наган образца 1895 года создали травматическое резинострельное гражданское оружие самообороны Р1 «Наганыч» под патрон 9Р. А. (украинские версии - «Скат 1Р», «Комбриг», «Г-Наган» и укороченный «Скат 1Рк») и «Наган-М» под патрон 10х32Т. Для производства гражданских револьверов «Наганыч» и «Наган-М» были использованы хранящиеся на складах револьверы, прошедшие модификации, исключающие боевое применение оружия.

«Наганыч»
«Наганыч»


В первом десятилетии XXI столетия рядом российских предприятий стала осуществляться переделка хранящихся на складах боевых револьверов различных годов выпуска в сигнальные (шумовые) модификации, стрельба из которых ведется капсюлями «Жевело». Это оружие получило обозначения «Наган-С» и «Блеф» (производитель - Вятско-Полянский завод «Молот»), МР-313 или Наган-07 (производитель - Ижевский оружейный завод), Р-2 (производитель - Ижевский Машиностроительный завод). Конструкция этих револьверов исключает обратную переделку в боевое оружие (каморы барабана переделаны под калибр капсюля, ствол расточен, в казенную часть ствола вставлена заглушка). При этом внешний вид револьверов полностью сохранен, а разборка-сборка и обслуживание производится обычным образом.

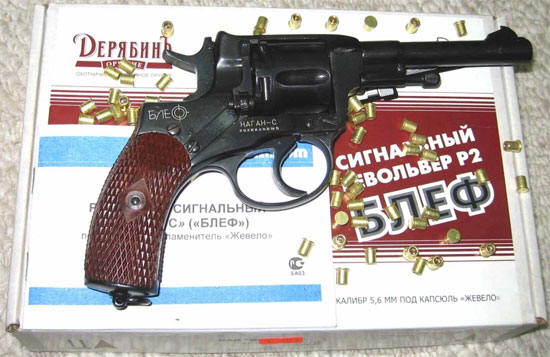

«Блеф»
Сингальный револьвер «Блеф»
