Измерение дистанции стрельбы коррекцией параллакса, или Что такое параллакс?

Измерение дистанции стрельбы коррекцией параллакса, или Что такое параллакс?Параллакс - это видимое движения цели относительно сетки при движении головой вверх и вниз, когда вы глядите в окуляр прицела. Это происходит, когда цель не попадает на той же плоскости, что и сетка. Для устранения параллакса, некоторые прицелы имеют регулируемый объектив или колесо сбоку. Стрелок регулирует передний или боковой механизм, смотря одновременно и на сетку и на цель. Когда и сетка и мишень в резком фокусе, в прицеле, на его максимальном увеличении, прицел, как говорят, свободен от параллакса. Это есть определение параллакса с огнестрельной точки зрения, где большинство выстрелов ведется на дистанциях более 100 метров и ГРИП (глубина резко изображаемого пространства) велик.

Измерение дистанции стрельбы коррекцией параллакса, или Что такое параллакс?

Стрельба из пневматического оружия- другое дело. При использовании прицела существенного увеличения при относительно близком расстоянии (до 75 метров) изображение будет не в фокусе (размыто) в любом диапазоне, кроме того, на который он в настоящее время установлен. Это означает, что, чтобы иметь приемлемую картинку, «объективный» или боковой фокус должен быть отрегулирован для каждого из расстояний, на которое вы хотите стрелять.

Несколько лет назад было обнаружено, что побочный эффект коррекции параллакса/ фокусировки был таков, что если прицел имеет достаточное (более 24x) увеличение, то это можно было использовать для типичных дистанций пневматического оружия, при малой глубине резкости это сделало возможным точную оценку расстояния. Маркируя колесо отстройки параллакса в расстояниях, на которых изображение оказывалось в фокусе, что теперь стало простой «коррекцией/отстройкой параллакса», в филд-таргете получили элементарный, но очень точный дальномер.

Типы регулировки параллакса

Есть 3 типа: передний (объектив), сбоку и сзади. Задний - фокус регулируется с помощью кольца близким по размеру и местоположению к кольцу увеличения (трансфокатора – прим.перев.). Прицелы с задней фокусировкой являются редкими и на сегодняшний день ни один не нашел свое применение в филд-таргете, поэтому они не будут рассматриваться в дальнейшем. Остается передний фокус и боковой фокус.

I) Регулируемый объектив (передний фокус)

Это относительно простой механически и, как правило, менее дорогой чем боковой, механизм фокусировки. Есть дорогие исключения, такие как Leupold, Burris, Bausch&Lomb, и эти модели пользуются популярностью в филд-таргете из-за их исключительных оптических качеств. Однако, существует эргономический недостаток использования параллакса на объективе и это происходит из-за того, что нужно дотянуться к передней части прицела, чтобы настроить его, в то время как необходимо производить прицеливание. Это является особой проблемой в стойке и стрельбе с колена. Некоторые модели, такие как Burris Signature, имеют «сбрасываемое кольцо калибровки». Линейка прицелов Leupold включает прицелы, где объектив не вращается; линза перемещается только тогда, когда вы используете рифленое кольцо. В большинстве прицелов с передней фокусировкой весь корпус передней линзы вращается. Это может быть очень трудно - вращать плавно и может является следствием того, что измерение дистанции станет вторично, так как прицел не был разработан с учетом такой функции. Следовательно, это более простые прицелы, которые не содержит слишком много оптических элементов, поэтому вероятность возможных ошибок и неисправности является очень низкой. Существуют различные приемы, чтобы сделать чтение дистанций легче, такие как некие хомуты вокруг объектива или призмы, чтобы смотреть шкалу из стрелковой позиции. Стрелок-левша может найти этот тип прицелов более удобными, чем прицелы с боковым колесом.

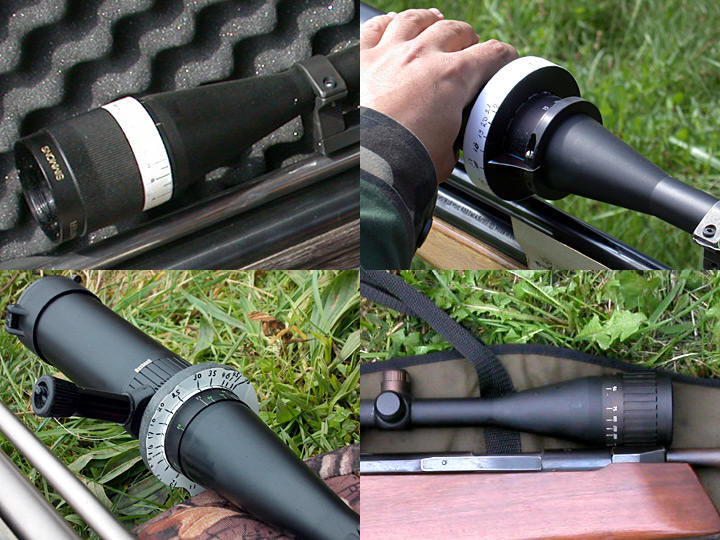

Регулируемый объектив (передний параллакс) на прицеле
Регулируемый объектив (передний параллакс) на прицеле


II) Сайд-фокус

Прицелы с боковыми колесами в филд-таргете в настоящее время, стали скорее нормой, чем исключением. Хотя, обычно дорогие, и ограниченные в модельном ряде, они предлагают одно большое преимущество над моделями с передним «параллаксом»: легкость доступа к боковому колесу вместо передней части прицела. Отметки дистанции на колесе могут быть прочитаны без акробатических упражнений, то есть нарушения изготовки. Боковые колеса, как правило, легче поворачивать, чем объектив, следовательно, возможна более точная регулировка. Однако, этот механизм гораздо более уязвим. Если колесо имеет люфт, вы всегда должны измерять дистанцию в одном и том же направлении для компенсации этого люфта.

Прицелы с боковыми колесами, как правило, поставляется только с ручкой, которая слишком мала для организации 1-ярдового и 5-ярдового шага шкалы, необходимого для филд-таргета. Это маленькое колесо работает по прямому назначению - в качестве устройства коррекции параллакса, а не как дальномер. Вместо устанавливается большое колесо поверх существующего. Большие колеса, как правило, сделаны из алюминия, и крепятся на место резьбовыми штифтами или винтами. Оригинальные ручки, как правило, 20-30 мм в диаметре. «Кастомные» колеса, как правило варьируются в размерах от 3 до 6 дюймов в диаметре.

Также может оказаться, что необходимо изготовить указатель на колесе, чтобы заменить стоковый. Тонкого куска пластика или металла, зажатого между верхним и нижним полукольцами и располагающегося по краю колеса, должно быть достаточно.

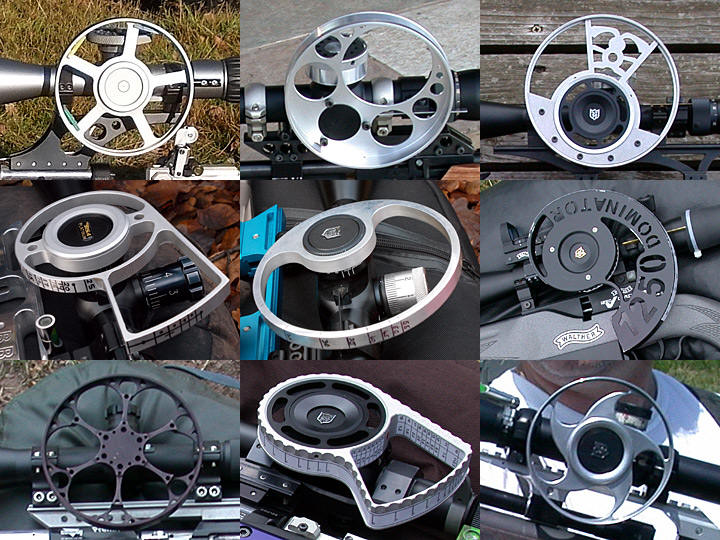

Несколько вариантов кастомных увеличенных колес
Несколько вариантов кастомных увеличенных колес


Вы можете увидеть некоторые действительно огромные колеса по всему миру, но их не стоит ставить больше, чем 6-7 дюйма, т.к это более уязвимо и разрешение не улучшится. Вы будете иметь большой шаг шкалы, но и ошибки будут больше тоже. Желательно монтировать метку на самом прицеле (например, с помощью третьего кольца крепления, или с помощью уже имеющегося указателя на прицеле), а не монтажа чего-либо между двумя кольцами кронштейна оптического прицела. Таким образом, вы не должны калибровать параллакса снова, если у вас есть причина, чтобы снять прицел.

Калибровка «отстройки параллакса» в качестве дальномера

Это самая сложная часть всей процедуры работы с прицелом. В процессе вас может постигнуть разочарование и навалиться усталость, а длительное зрительное напряжение может стать причиной потерянного времени и усилий. Во время соревнований, все, что вы делаете в процессе выстрела будет впустую, если вы не разметите правильную дистанцию, так что тщательность действий по разметке параллакса обязательно принесет дивиденды.

Вы должны иметь доступ к 50-метровому рубежу, рулетке и мишеням. Особенно важно то, что вы используете правильный тип мишени, чтобы настроить маркировку дистанций. Стандартные падающие ФТ-мишени являются лучшими, потому что они будут вашим единственным источником информации для оценки расстояний во время соревнований. Возьмите две таких мишени и покрасьте из баллончика одну из них черным цветом и белым - убойную зону. Покрасьте вторую белым цветом и черным - убойную зону. Разместите мишени на безопасном расстоянии и выстрелите примерно десять раз в каждую. Это обеспечит контраст между краской на мишени и серым металлом самой мишени. Взяв нейлоновый шнур, свяжите несколько крупных узлов через металлическое кольцо на лицевой панели. Отдельные петли и намотки на шнуре могут оказать неоценимую помощь в решении проблемы точной фокусировки.

Может оказаться необходимым обернуть кусок ленты вокруг колеса отстройки параллакса, чтобы обеспечить поверхность, на которой можно записать числа. Остроконечные перманентные маркеры – лучший вариант для записи на ленту. Кроме того, можно использовать номера-наклейки для нанесения разметки непосредственно на полированный алюминий. Сейчас настало время, чтобы решить, какой метод маркировки вы будете использовать.

Это печальный факт, что чем больше расстояние, тем шаг между отметками уменьшается, сливаясь в одну после 75 ярдов. В среднем расстояние между 20 и 25 ярдов на 5-дюймовом боковом колесе составляет около 25 мм. Между 50 и 55 ярдами это уменьшается до, примерно, 5 мм. Следовательно, большие дальности являются наиболее трудноопределяемыми и повторяемыми. Отметка в 20 ярдов является хорошим местом для начала. Это выше нижнего предела фокуса прицела, но не настолько далеко, чтобы оказаться сложным.

Поместите обе цели ровно на 20 ярдов от передней линзы прицела. Важно, что именно передняя линза используется в качестве опорной точки для всех ваших измерений в противном случае это может привести к неточным показаниям дистанций. Выполните следующие действия:

1. Сосредоточьте свой глаз в первую очередь на сетке прицела. Поверните колесо до тех пор, пока цель не окажется приблизительно в фокусе.
2. Повторите, но попытайтесь уменьшить амплитуду работы колесом, пока изображение цели не окажется четким и резким.
3. Используя канцелярские принадлежности, сделайте крошечную (!) отметку на колесе рядом с «указателем».
4. Повторяя шаги 2 и 3, Вы ищете метки, которые будут в том же месте каждый раз после замера. Если это так, вы можете отмаркировать ее цифрой и сделать вашим постоянным значением для этой дистанции. Если оказывается невозможным и вы все-таки получите несколько меток, вы можете просто пойти на компромисс между крайними отметками или принять за рабочую точку то место, где они самые плотные и надписать значение.
5. Повторите шаги 1-4 с белой мишенью. Отметки могут оказаться в том же месте, но не могут и не оказаться. Запишите разницу при переходе от черной к белой цели. Это важно- практиковать дальномер в различных условиях освещения. Это важно, потому что человеческий глаз аккомодируется гораздо быстрее, если изображение отличается высокой детализацией и достаточно простое. При вращении колеса, ваш мозг пытается немного исправить изображение из нерезкого до резкого, прежде чем это станет ДЕЙСТВИТЕЛЬНО резким. Эта разница зависит от условий освещения, вашего возраста, физической формы в данный момент и т.д. Вы можете уменьшить этот эффект, если вращать колесо всегда с одной и той же скоростью, не слишком быстро, но не «миллиметр за миллиметром». Изображение фокусироваться более определенно, если вы делаете бОльшие движения, например, по 5-10 ярдов и не только по 1-2 ярдов.

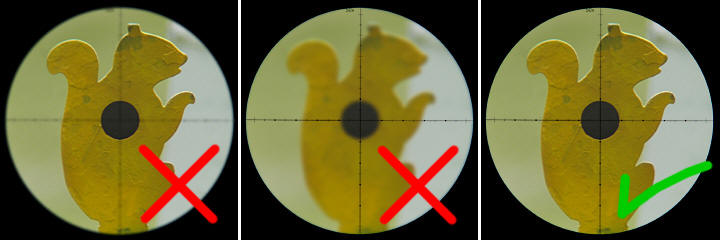

Как отмечалось ранее, важно не слишком старается. Как только вы концентрируетесь на цели, ваши собственные глаза будут пытаться компенсировать ошибки параллакса и сфокусируют цель, в то время как перекрестье будет не в фокусе (рис.1). Вы не заметите этого, пока не перестанете смотреть на цель, в какой момент вы заметите, что перекрестие резкое и цель вдруг размыты и не в фокусе (рис.2). Вот почему вы должны сосредоточить свои глаза в первую очередь на перекрестье сетки и просто взять небольшой взгляд на цель или просто используйте ваше периферийное зрение (речь про то, что надо бы держать второй глаз открытым – прим.перев.)для наблюдения за целью, сохраняя при этом основное внимание на перекрестье. Таким образом, цель будет видна резко в то время как сетка тоже остается резкой (рис.3).

Рис.1

Рис.2

Рис.3


С завершением настройки параллакса на 20-ярдов, переместитесь на 5 ярдов дальше. Повторите эту процедуру для каждых 5 ярд от 20 до 55 ярдов, постоянно сверяясь с другими дистанциями, чтобы убедиться, что ничего не изменилось. Если все начинает меняться, сделайте перерыв и попробуйте еще раз.

После того как 20-50 ярдов были завершены, устанавливают короткие расстояния с точностью на ваш выбор. Как отмечалось ранее, установка 17,5 ярдов для диапазона от 15 до 20, а затем 1-ярдового шага вниз от 15 ярдов должно оказаться более чем достаточно. Когда вы достигнете дистанций ближнего предела измерений вашего прицела, сверяйтесь с рулеткой. Возможно, вам придется двигать мишень лишь на шесть дюймов, чтобы определить это расстояние. Это может оказаться 8.5 ярдов или что-то подобное. Большинство прицелов, что используются в FT, не могут измерять дистанции от 8 ярдов, лишь с 10 или 15 ярдов. Если вы выкрутите трансфокатор в меньшую сторону, вы увидите эти близкие мишени более резко, но никогда по-настоящему четко. «Фокус-адаптер» может помочь этой проблеме, но многие стрелки могут жить с ней в любом случае. Независимо от расстояния, установите вертикальную поправку для этой дистанции, стреляя в одну из картонных мишеней по методике, описанной ранее. Теперь у вас есть прицел, которая будет работать как дальномер для всех расстояний отмеченной траектории.

Теперь для теста. Понадобится друг или же коллега. Попросите, чтобы они поставили несколько мишеней на различных дистанциях, каждая из которых была измерен с рулеткой. Они должны будут записать эти дистанции. Затем измерьте дистанцию до каждой из целей, в свою очередь, называя значение каждой Вашему другу. Он будет писать названные величины рядом с измеренными дистанциями. Это интересное упражнение, потому что оно проверяет ваши данные в реальной жизни. На измеренной заранее дистанции ваш мозг может обмануть вас, потому что вы знаете, как далеко находится цель. Тест имитирует условия соревнований, потому что у вас нет абсолютно никакого способа узнать наверняка расстояние до цели, кроме вашего прицела. Существует поговорка в филд-таргете и это очень верно: Trust Your Scope - Доверяй Своему Прицелу.

* * * * * * * * * * * * * * * * * * * * * * * * *

Если вы следовали данному руководству до этого места, вы настроили вашу винтовку и прицел и способны выиграть любое соревнование. Остальное, как говорится, зависит от вас. Добро пожаловать в Филд Таргет. Наслаждайтесь!

Сдвиг параллакса

Сдвиг параллакса - хорошо известное явление, более или менее каждый прицел страдает от него. Основной причиной этого является изменение температуры, но и от высоты над уровнем моря. Или некоторые светофильтры могут повлиять на него. Если мы хотим сравнить поведение разных прицелов, связанное с ошибками дальномера, то всегда рекомендуется рассматривать дальномерную ошибку на 55 ярдов при 10 градусах разницы температур. Эта величина была 0,5-4 ярда у прицелов, что я испытал.

Есть несколько различных способов борьбы со сдвигом параллакса, от соответствующего смещения масштаба и наклонных меток расстояния до нескольких (или регулируемых) указателей. Но дело в том, что вы должны узнать ваш прицел и его дальномер при различных температурах.

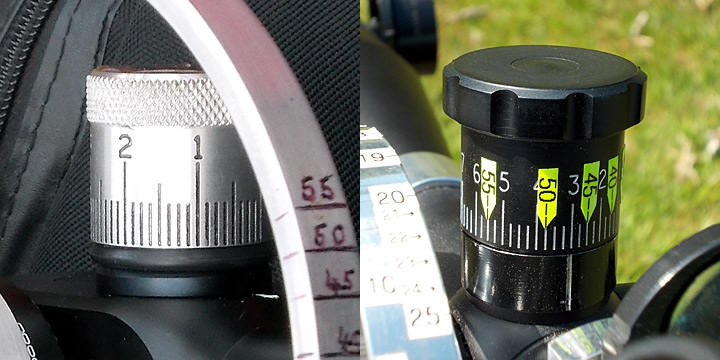

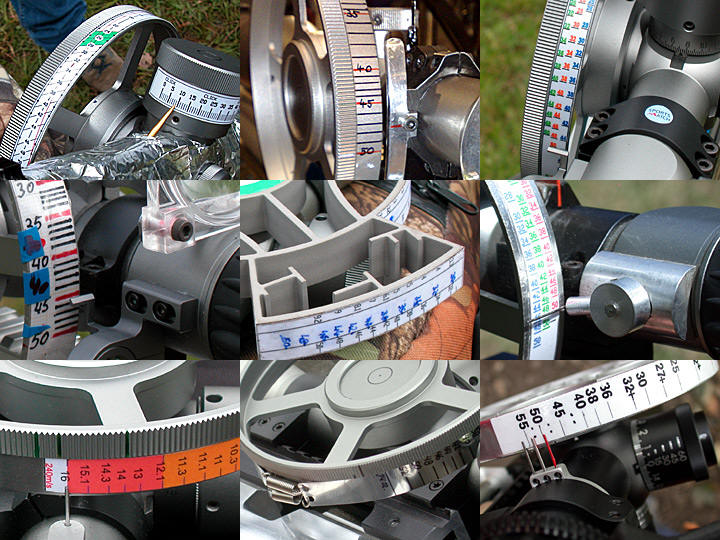

Несколько примеров коррекции сдвига параллакса
Несколько примеров коррекции сдвига параллакса


К сожалению, есть только один способ узнать про необходимые исправления: вы должны тестировать прицел в разные времена года и время дня, расставив мишени, через каждые 5 ярдов и промерять их много раз, очень точно. Важно, чтобы прицел оставался в тени и находился, по крайней мере полчаса, на открытом воздухе перед началом замеров.

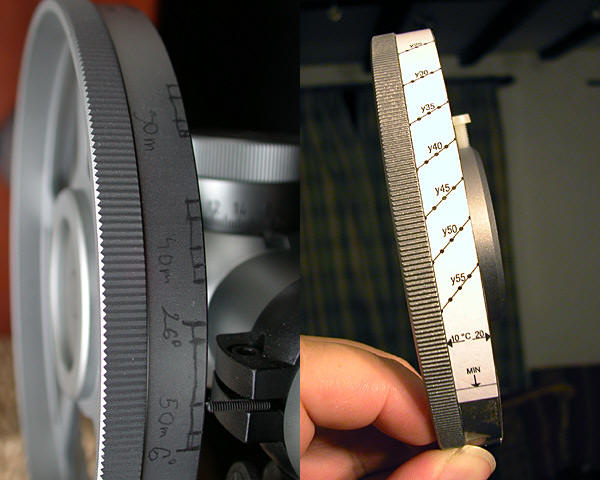

Калибровка шкалы дальномера для различных температур
Калибровка шкалы дальномера для различных температур


После дюжины экспериментов вы увидите, как ваш прицел реагирует на температуру. Сдвиг параллакса может быть непрерывным при изменении температуры, но не может быть «почти ничего, а потом вдруг "прыжок"». Если вы уже знаете, как ваш прицел работает, вы будете также знать, сколько и как компенсировать, чтобы получить правильные результаты измерения дальности.

Изолировать прицел совершенно бесполезно, потому что это может защитить только от прямых солнечных лучей, но он по-прежнему подвергается нагреву от окружающей среды и произойдет сдвиг параллакса. Кроме того, водяное охлаждение не является хорошей идеей :-) Мы можем сделать две вещи, которые действительно полезны: мониторинг температуры окружающей среды или еще лучше если самого прицела (см. рисунок ниже). И, конечно, держать прицел в тени все время. Выстрел занимает только 2-3 минуты, так что прицел не может получить слишком много тепла и у него есть 10-15 минут, чтобы вернуться к температуре воздуха.

Что делать со смещением параллакса?
Что делать со смещением параллакса?

Инструкция по Установке Прицела БФТА
- Обновлено Маэстро

© Написано Wayne K. Hudson, 2002.
© Дополнено András Fekete-Móró (Maestro), 2009-2013.
© Переведено Сергеем Зубенко (GraySaint) и Евгением Казаковым (Ober), 2013.

Источник: статья взята с сайта http://www.fekete-moro.hu/bfta-setup-manual/index-ru.php
