Спортивные малокалиберные и крупнокалиберные винтовки: Биатлон-7-3, Биатлон-7-3А, Биатлон-7-4, Биатлон-7-4А, ТОЗ-8, СМ-2, Рекорд-1, Рекорд-1-308, Рекорд-2, Рекорд-2-308, Урал-5-1, Урал-6-2

Спортивное малокалиберные и крупнокалиберные винтовки:
Биатлон-7-3, Биатлон-7-3А, Биатлон-7-4, Биатлон-7-4А, ТОЗ-8, СМ-2, Рекорд-1,
Рекорд-1-308, Рекорд-2, Рекорд-2-308, Урал-5-1, Урал-6-2

Из чего стреляют биатлонисты

В статье "Винтовки для биатлона. Из чего стреляют на Олимпиаде биатлонисты" есть более подробное описание истории винтовок для биатлонистов. В данной статье описываются технические характеристики винтовок для биатлона.

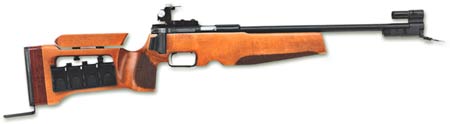

Спортивные винтовки Биатлон-7-3, Биатлон-7-3А, Биатлон-7-4, Биатлон-7-4А

Спортивные винтовки "Биатлон" предназначены для стрельбы в соревнованиях по биатлону на дистанции 50 м, винтовки "Биатлон-7-3", "Биатлон-7-ЗА" рекомендуются женщинам и юниорам, "Биатлон-7-4", "Биатлон-7-4А" - мужчинам.

Спортивное и малокалиберное оружие. Каталог оружия. Статьи об оружии на www.shooting-ua.com

Все модели созданы на единой конструктивной базе и отличаются друг от друга размерами ложи и положением спускового крючка относительно рукоятки, а также в исполнении для "левши" и с предохранителем.

Запирание канала ствола винтовок производится механизмом кривошипно-шатунного типа с вертикальными осями вращения, что позволяет производить быструю перезарядку без нарушения изготовки стрелка. Положение центра масс винтовок регулируется установкой или снятием балансировочных грузов.

Для предохранения канала ствола, мушки и диоптрического прицела от загрязнения предусмотрены защитные крышки.

Спусковой механизм позволяет регулировать усилие, характер спуска и ход спускового крючка без разборки винтовки. Он снабжен дополнительным устройством блокировки курка для проведения тренировочных стрельб "вхолостую".

Для винтовок "Биатлон-7-ЗА" и "Биатлон-7-4А" применяется ствол фирмы "Anschutz".

Конструкция ложи с регулируемым по длине прикладом за счет прокладок, наличия щеки, регулируемой в вертикальном и горизонтальном направлениях, позволяет выбрать наиболее удобную изготовку при стрельбе.

В прикладе ложи имеется кассета для переноски запасных магазинов.

Стрелковый ремень - быстросъемный, состоит из двух частей - петли и ремня. Плечевой ремень оригинальной конструкции - с пружинящими элементами.

Винтовка комплектуется двумя видами магазинов: обычным - на пять патронов и магазином с крышкой для трех дополнительных патронов.

Для стрельбы применяются патроны кольцевого воспламенения калибра 5,6 мм (. 22LR) с максимальным эксплуатационным давлением пороховых газов не более 180 МПа (1836 кгс/кв. см). Параметры канала ствола и патронника, а также узла запирания позволяют использовать патроны отечественного и иностранного производства.

Технические характеристики

Биатлон-7-3
Биатлон-7-3А

Биатлон-7-4
Биатлон-7-4А

Калибр, мм

5,6 (.22LR)

5,6 (.22LR)

Применяемый патрон

5,6 (.22LR)

5,6 (.22LR)

Масса, кг

4

4,5

Длина ствола, мм

500

500

Пределы регулировки усилия спуска, кгс

0,5...1,0

0,5...1,0

Вместимость магазина, шт. патронов

5

5

Величина регулировки затылка приклада по длине, мм

30

20

Величина регулировки щеки приклада, мм
по вертикали
по горизонтали

7,5

6

7,5

6

Величина регулировки рабочего хода спускового крючка, мм

2..4

2..4

Габаритные размеры, мм

1035х90х290

1050х90х290

Малокалиберная винтовка ТОЗ-8. Назначение. Боевые свойства. Устройство

Назначение и боевые свойства малокалиберной винтовки ТОЗ-8

Малокалиберное оружие подразделяется на спортивно-массовое, предназначенное для учебных целей и массового спорта как переходное к боевому оружию, и спортивно-целевое, предназначенное для установления наивысших достижений по стрельбе.
Малокалиберная винтовка ТОЗ-8 является спортивно-массовым образцом. Она предназначена для начального обучения стрелков-спортсменов, тренировок стрелков-разрядников и массовых соревнований в тирах и на стрельбищах.
Боевые свойства малокалиберной винтовки ТОЗ-8: калибр - 5,6 мм; вес - 3,12 кг; общая длина - 111 см; длина прицельной линии около 587 мм; начальная скорость пули -около 310 м/сек; скорострельность-10-12 выстрелов в минуту; прицельная дальность- 250 м; наибольшая дальность полета пули - от 1200 до 1600 м; убойная сила пули сохраняется на дальности до 800 м.

Назначенце и устройство частей и механизмов винтовки.

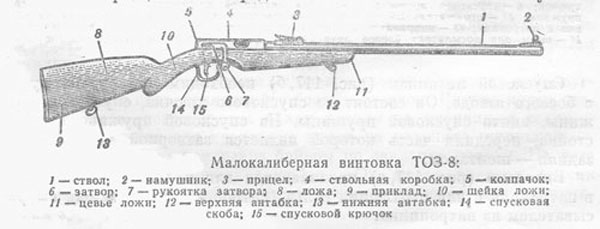

Винтовка ТОЗ-8 состоит из ствола, ствольной коробки, спускового механизма, прицела, мушки с намушиком, затвора и ложи.
Ствол служит для направления полета пули.
Ствольная коробка соединена посредством пенька со стволом. Она служит для помещения в ней затвора и вкладыша. К ней прикреплен спусковой механизм. Сзади ствольная коробка "закрывается крышкой или колпачком.


IMGR2
Ствольная коробка со спусковым механизмом и вкладышем:
а - ствольная коробка; б - спусковой механизм; в - вкладыш;
1 - канал для помещения затвора; 2 - коленчатый вырез; 3 - отверстие для хвостового шурупа; 4 - окно; 5 - отверстие для отвода пороховых газов; 6 - ось спускового крючка; 7 - спусковой крючок; 8 - спусковая пружина; 9 -стойка спусковой пружины; 10 - винт спусковой пружины; 11-отражательный выступ; 12 - направляющий паз для направления патронов в патронник; 13 - направляющие скосы, облегчающие подачу патрона в патронник; 14 - выем для досылателя боевой личинки затвора; 15 на винтованное отверстие для винта спусковой пружины.

Спусковой механизм необходим для спуска курка с боевого взвода. Он состоит из спускового крючка, спусковой пружины, винта спусковой пружины. На спусковой пружине имеется стойка, передняя часть которой является затворной задержкой, а задняя - шепталом.
Вкладыш предназначен для направления патронов в патронник и для отражения гильз (патронов),
Затвор служит для досылания патронов в патронник, запирания канала ствола, производства выстрела и извлечения стреляной гильзы. Он состоит из боевой личинки, стебля затвора с рукояткой, курка, ударника с бойком, боевой пружины и муфты.
Боевая личинка предназначается для соединения всех частей затвора. Она имеет внутри канал для ударника, боевой пружины и муфты и чашечку для шляпки патрона с отверстием для выхода бойка ударника. По бокам боевой личинки находятся два продольных паза: в правом помещается выбрасыватель, в левом - гильзоотражатель с пружинами. В передней нижней части боевой личинки сделан выступ, выполняющий роль досылателя патрона, в задней части имеется пенек с отверстием для надевания стебля затвора с рукояткой.

Затвор: 1- курок; 2-стебель; 3 - боевая пружина; 4 -боевая личинка; 5 - выбрасыватель: 6 - гильзодержатель; 7 - пружина гильзовыбрасывателя;8 - ударник

Стебель затвора с рукояткой необходим для удобства действия затвором. Он имеет два больших выреза для выступов курка, когда он спущен, и два малых выреза для выступов курка при открытом затворе. Передняя часть стебля соединена с пеньком боевой личинки посредством кольцевой проточки между пеньком и задним срезом личинки.
Курок удерживает ударник на боевом взводе. Он имеет полукруглые выступы и скос, являющийся боевым взводом. Внутри курка сделано нарезное отверстие для навинчивания на ударник, а сзади - сквозное отверстие для крепления курка на ударнике шпилькой.
Ударник служит для удара бойком по закраине гильзы. На него надевается боевая пружина с муфтой. Он имеет впереди венчик для упора пружины и боек, сзади - нарезную часть для навинчивания курка.
Боевая пружина сообщает ударнику поступательное движение. Она надевается на ударник, причем переднем концом упирается в венчик ударника, а задним - в муфту.
Прицельное приспособление предназначено для направления винтовки в цель и придания ей необходимого угла прицеливания.
Оно состоит из секторного прицела открытого типа и мушки с наушником.

Малокалиберный патрон бокового огня:
1- пуля; 2 - гильза; 3 - закраина гильзы; 4 - ведущие пояски; 5 - пороховой заряд; 6- ударный состав; 7 - сферическое углубление

Патрон для малокалиберной винтовки отличается отсутствием специального капсюля. Ударный состав, необходимый для воспламенения порохового заряда, впрессовывается в шляпку гильзы между стенками ее закраины.
Гильза изготовляется из латуни и имеет цилиндрическую форму. Внутри гильзы, кроме ударного состава, помещается бездымный пироксилиновый порох. В передней части гильзы укрепляется пуля, изготовленная из сплава свинца с сурьмой. В средней части пули сделаны ведущие пояски для уменьшения трения о канал ствола. На задней части имеется сферическое углубление для предупреждения прорыва газов между пулей и стенками ствола при выстреле.


Принцип работы частей винтовки

При заряжании винтовки вложенный через окно ствольной коробки патрон во время досылания его затвором вперед скользит по скосам вкладыша и попадает в патронник. Курок при досылании затвора вперед своим боевым взводом упирается в стойку снуековой пружины и задерживается, а стебель и боевая личинка, продолжая движение вперед, сжимают боевую пружину. Выбрасыватель и гильзодержатель входят в вырезы патронника, зуб выбрасывателя заскакивает за закраину гильзы. При опускании рукоятки стебля затвора по коленчатому вырезу в нижнее положение затвор плотно запирает канал ствола.
При нажатии на спусковой крючок он поворачивается на своей оси и утапливает стойку спусковой пружины, которая при этой выходит из-под боевого взвода.
Ударник под действием боевой пружины подается по каналу боевой личинки вперед, боек, пройдя сквозь отверстие в чашечке боевой личинки, ударяет по закраине гильзы. Происходит выстрел.
Во время разряжания винтовки при повороте рукоятки затвора вверх вырезы стебля скользят по соответствующим выступам курка и отжимают курок, а вместе с ним и ударник.
При отводе затвора назад выбрасыватель извлекает гильзу из патронника; натолкнувшись на отражательный выступ вкладыша, гильза выбрасывается через окно ствольной коробка. Затем боевой взвод курка, проходя над стойкой спусковой пружины, утапливает ее. После прохода боевого взвода пружина поднимается и -удерживает затвор от вьпадания.

Назначение, боевые свойства и особенности устройства малокалиберной винтовки ТОЗ-12

Малокалиберная винтовка ТОЗ-12 является улучшенным спортивным образцом винтовки ТОЗ-8. Эта винтовка
предназначена для начального обучения стрелков-спортсменов, тренировок стрелков-
разрядников и массовых соревнований в тирах и на стрельбищах.
Калибр винтовки - 5,6 мм; вес - 3,5 кг; длина ствола - 600- 640 мм; длина прицельной линии - 755-800 мм; количество нарезов - 4; усилие спуска - 0,8-0,5 кг.
Назначение и устройство ствола, ствольной коробки, спускового механизма и затвора те же, что и у винтовки ТОЗ-8. Ложа пистолетной формы с удлиненным цевьем.
Прицельные приспособления состоят из диоптрического прицела и мушки (диоптры и мушки сменные).
Диоптрический прицел состоит из угольника, колодки с переходной планкой и диоптра.
На угольнике имеются горизонтальный и вертикальный микрометрические винты поправок с головками. На головках нанесены деления. Каждое деление равно 1/13 оборота. При повороте головки на одно деление происходит щелчок и средняя точка попадания перемещается на 1 см. Для того чтобы переместить угольник по вертикали, необходимо предварительно освободить на один оборот стопорный винт. После внесения поправки угольник вновь закрепляется стопорным винтом.
К винтовке придаются сменные прямоугольная и кольцевая мушки, которые крепятся в корпусе.

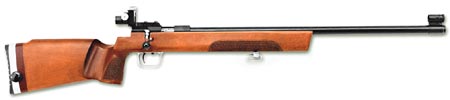

Спортивная винтовка малокалиберная стандартная СМ-2

Стандартная малокалиберная винтовка СМ-2 является одной из наиболее популярных спортивных винтовок.

Спортивная винтовка малокалиберная стандартная СМ-2

Выпускается винтовка в нескольких исполнениях; массой 5 кг; массой до 3,6 кг (кадет), с предохранителем, с ложей для левши, а также в комбинации этих исполнений.

Все исполнения созданы на единой конструктивной базе и предназначены для спортивной стрельбы в упражнениях лежа, стоя, с колена в соревнованиях на дистанцию 50 м и рекомендуются женщинам и юниорам.

Для удобства заряжания в ствольной коробке имеется специальный лоток. Затвор снабжен указателем взведения ударника.

Спусковой механизм позволяет регулировать усилие спуска и ход спускового крючка без отделения винтовки от ложи.

Регулировки длины приклада и затылка приклада по вертикали в сочетании с конфигурацией ложи позволяют выбрать удобную изготовку при стрельбе.

Для стрельбы используются патроны кольцевого воспламенения калибра 5,6 мм (.22LR). Параметры канала ствола, патронника и узла запирания позволяют с успехом использовать как отечественные, так и иностранные патроны.

В комплект винтовок входит: набор мушек, набор диоптров, принадлежность для чистки и смазки, стрелковый ремень.


Технические характеристики

Калибр, мм

5,6 (.22LR)

Длина ствола, мм
для исполнения "кадет"

680
500

Усилие спуска, регулируемое, кгс

0,5...1,2

Длина хода спускового крючка, регулируемая, мм
для исполнения с предохранителем

0,5...2,0
2...4

Величина регулировки длины приклада, мм

20

Величина регулировки гребня приклада, мм
по вертикали для исполнения с регулируемым гребнем приклада


10,5

Величина регулировки затылка приклада от нейтрального положения, мм
вверх и вниз


30

Масса (без ремня), кг
для исполнения "кадет"

5
3,5

Габаритные размеры, мм
для исполнения "кадет"

1118х225х80
938х225х80

Модификации:


СМ-2 с регулируемым гребнем приклада


СМ-2 для левши с регулируемым гребнем приклада

СМ-2 Кадет

Спортивные крупнокалиберные винтовки Рекорд-1, Рекорд-1-308, Рекорд-2, Рекорд-2-308

Предназначены для спортивной стрельбы на дистанцию 300м в упражнениях лежа, стоя, с колена.

Рекорд-1

Произвольные винтовки "Рекорд-2" и "Рекорд-2-308" отличаются от стандартных винтовок "Рекорд-1" и "Рекорд-1-308" конструкцией ложи, наличием дополнительных регулировок, позволяющих обеспечить наибольше удобство при стрельбе после подгонки параметров винтовки под индивидуальные особенности спортсмена, и комплектацией.

Рекорд-2

Винтовки созданы на единой конструктивной базе с запиранием канала ствола поворотом продольно-скользящего затвора, имеющего три симметрично расположенных боевых упора. Спусковой механизм без разборки винтовки позволяет регулировать усилие спуска, характер спуска, предварительный и рабочий ход спускового крючка, а также положение спускового крючка относительно рукоятки ложи.

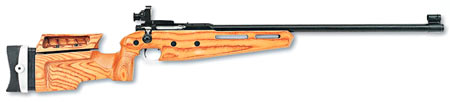

Рекорд-1-308

Для стрельбы из винтовок "Рекорд-1" и "Рекорд-2" применяются 7,62 мм винтовочный патрон "Экстра" (7,62x54R), а для стрельбы из винтовок "Рекорд-1-308" и "Рекорд-2-308" - патрон .308 Win (7,62х51).

Технические характеристики

Рекорд-2,
Рекорд-2-308

Рекорд-1

Рекорд-1-308

Калибр, мм

7,62

7,62

7,62

Длина ствола, мм

760

700

700

Усилие спуска, регулируемое, кгс

0,102...2,04

1,5...2,04

1,5...2,04

Длина хода спускового крючка, регулируемая, мм

0,2...2,0

0,2...2,0

0,2...2,0

Величина регулировки длины приклада, мм

40

20

20

Величина регулировки гребня приклада, мм
— по вертикали
— по горизонтали


20
6




15
8

Величина регулировки затылка приклада от нейтрального положения, мм
— по вертикали
— по горизонтали


70
15


30


30
7

Масса винтовки (без ремня), кг

8

5,5

5,5

Габаритные размеры, мм

1350х260х130

1350х260х130

1350х260х130


Комплектация

Рекорд-2,
Рекорд-2-308

Рекорд-1

Рекорд-1-308

Набор мушек

+

+

+

Набор светофильтров

+

+

+

Противомиражное устройство (обтекатель)

+

+

+

Набор инструментов для регулировки,
сборки и разборки

+

+

+

Набор принадлежностей для чистки и смазки

+

+

+

Набор сменных прокладок для регулировки
гребня и затылка приклада

-

-

+

Подставка для стрельбы стоя (шампиньон)

+

-

-

Балансировочные грузы

+

-

-

Дополнительный крюк затылка

+

-

-

Уровень

+

-

-

Ремень стрелковый

+

+

+

Чехол

+

+

+

Спортивные крупнокалиберные стандартные винтовки Рекорд-CISM, Рекорд-308-CISM

Спортивные крупнокалиберные стандартные винтовки "Рекорд-CISM", "Рекорд-308-CISM" предназначены для спортивной стрельбы на дистанцию 300 м в мужских упражнениях лежа, стоя, с колена по программе Международного стрелкового союза CISM.

Рекорд-CISM с диоптрическим прицелом

    Винтовки выпускаются в нескольких исполнениях, отличающихся друг от друга комплектацией:

  • с диоптрическим прицелом;

  • с предохранителем, механическим прицелом и сошкой;

  • с предохранителем, механическим и оптическим прицелами и сошкой;

  • с предохранителем, оптическим прицелом и сошкой.

    Каждое исполнение винтовок может изготавливаться в трех вариантах:

  • Н - с нормальной кучностью стрельбы;

  • П - с повышенной кучностью стрельбы;

  • В - с высокой кучностью стрельбы.

    Комплект винтовок:

  • противомиражное устройство;

  • регулируемый диоптр со встроенными светофильтрами *;

  • набор нерегулируемых диоптров *;

  • бленда *;

  • набор мушек*;

  • сменные корпуса мушек и база переходная для изменения высоты прицельной линии *;

  • набор сменных прокладок для регулировки гребня и затылка приклада;

  • два дополнительных магазина;

  • вкладыш в магазин для одиночной стрельбы;

  • набор инструментов для регулировки, сборки и разборки;

  • набор принадлежностей для чистки и смазки;

  • стрелковый ремень;

  • чехол.

* - для винтовок с диоптрическим прицелом.

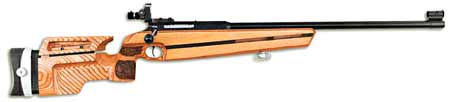

Рекорд-308-CISM с диоптрическим прицелом

Технические характеристики

Калибр, мм

7,62

Применяемый патрон

"Экстра" (7,62x54R) или
.308Win(7,62x51)

Кучность стрельбы на дистанцию 300 м, мм, не более, для вариантов
— Н
— П
— В


105
95
90

Длина ствола, мм

650

Усилие спуска, регулируемое, кгс

1,5...2,04

Длина хода спускового крючка, регулируемая, мм
для исполнения с предохранителем

0,2...2,0
1,5:2,5

Величина регулировки длины приклада, мм

20

Величина регулировки гребня приклада, мм
— по вертикали
— по горизонтали


15
8

Величина регулировки затылка приклада, от нейтрального положения, мм
— вверх и вниз
— вправо и влево


30
7

Вместимость магазина, патронов

10

Габаритные размеры, мм

1220x250x100

Масса винтовки (без оптического прицела, сошек и принадлежностей), кг, не более

Спортивные малокалиберные винтовки Урал-5-1, Урал-6-2

Урал 5-1


Предназначена для спортивной стрельбы на дистанцию 50 м в упражнениях лежа, стоя, с колена. Произвольная винтовка "Урал-5-1" отличается от стандартной винтовки "Урал-6-2" конструкцией ложи, наличием дополнительных регулировок, позволяющих обеспечить наибольшее удобство при стрельбе после подгонки параметров винтовки под индивидуальные особенности спортсмена, и комплектацией. Каждое исполнение винтовок может изготовляться в трех вариантах:

  • — Н - с нормальной кучностью;

  • — П - с повышенной кучностью;

  • — В - с высокой кучностью.

Винтовки созданы на единой конструктивной базе с запиранием канала ствола поворотом продольно-скользящего затвора, имеющего три симметрично расположенных боевых упора. Спусковой механизм без разборки винтовки позволяет регулировать усилие спуска, характер спуска, предварительный и рабочий ход спускового крючка, а также положение спускового крючка относительно рукоятки ложи.

Для стрельбы применяются патроны кольцевого воспламенения калибра 5,6 мм (.22LR). Параметры канала ствола, патронника и узла запирания подобраны так, что винтовки одинаково надежно работают как на отечественных, так и на иностранных патронах.

Технические характеристики

Урал 5-1

Урал 6-2

Калибр, мм

5,6 (.22 LR)

5,6 (.22 LR)

Кучность стрельбы, мм, не более для исполнений
— Н
— П
— В


13
11
9


13,5
11,5
9,5

Длина ствола, мм

700

680

Усилие спуска, регулируемое, кгс

0,102...1,53

0,102...1,53

Длина хода спускового крючка, регулируемая, мм

0,2...2,0

0,2...2,0

Величина регулировки длины приклада, мм

40

20

Величина регулировки затылка приклада от нейтрального положения, мм
— вверх и вниз
— вправо и влево



70
15



30
7*

Величина регулировки гребня приклада, мм
— по вертикали
— по горизонтали


20
6


15*
8*

Масса винтовки, кг

8

5,5

Габаритные размеры, мм

1265х245х130

1150х230х90


Примечание*. Для исполнения с регулируемым гребнем приклада.

Комплект винтовок

Набор мушек

+

+

Набор светофильтров

+

-

Набор инструментов для регулировки, сборки и разборки

+

+

Набор принадлежностей для чистки и смазки

+

+

Набор сменных прокладок для регулировки гребня и затылка приклада

-

+

Подставка для стрельбы стоя (шампиньон)

+

-

Балансировочные грузы

+

-

Дополнительный крюк затылка

+

-

Уровень

+

-

Ремень стрелковый

+

+

Чехол

+

+

Модификации:


Урал 6-2 с нерегулируемым гребнем приклада


Урал 6-2 с регулируемым гребнем приклада

Похожие темы:
Спортивные малокалиберные винтовки: МЦ112-1, МЦ12, МЦ113-1
Отличная кучность винтовочных стволов, и что вы для этого сделали?
Короткоствольное оружие под патрон Флобера (калибр 4 мм)
Биографии известнейших оружейников мира ХХ века: Дегтярева, Шмайсера, Люгера и Мосина
Полуавтоматы оригинальной конструкции: «Beretta UGB25 Xcel»
Марголин – Человек и пистолет
Полезные советы для владельцев ружей. Калибры и расчеты по баллистики
Заводская инструкция по использованию пистолета Steyr LP10 (LP2) рус.
Пневматическая винтовка Feinwerkbau 700 Universal. Настройка абсорбера FWB-700
К литературе ФорумНа Главную
