Оптические прицелы - все характеристики и терминология оптики для пневматики

Оптические прицелы - все характеристики и терминология оптики для пневматики

Оптические прицелы - все характеристики и терминология оптики для пневматикиБарабанчики
Вынос точки прицеливания (Hold Over/Under)
Диаметр выходного зрачка
Линза объектива
Линза окуляра
Параллакс
Покрытие линз
Поле зрения (FOV)
Прицельная марка, прицельный знак
Прицел для пневматики
Прицелы с отстройкой от параллакса на объективе
Разрешение
Сумеречный фактор
Траектория
Рабочее расстояние от глаза (удаление выходного зрачка)
Увеличение, кратность
Угловая минута (MOA)
Цена щелчка (цена деления механизма ввода поправок)
Оптический прицел
Прицельные сетки
Отстройка Параллакса
Защита от воды и тумана
Выводы

сделать регистрацию в москве

Барабанчики
Барабанчики настроек прицела по горизонтали и вертикали располагаются в центральной части трубки. На лимбы барабанчиков нанесены деления, указывающие величину смещения точки попадания в результате вращении этих барабанчиков.

Вынос точки прицеливания (Hold Over/Under)
Величина, на которую надо поднять или опустить прицел относительно точки цели, не изменяя его регулировок, чтобы скорректировать точку попадания в соответствии с траекторией пули.

Диаметр выходного зрачка
Выходной зрачок – это небольшой кружок или цилиндрик света, видимый сквозь линзу окуляра, когда вы держите прицел (или бинокль) на вытянутой руке. Чем больше выходной зрачок, тем ярче будет изображение, доносимое оптическим прибором до вашего глаза. Чтобы узнать, какова величина выходного зрачка у вашего прицела, необходимо разделить диаметр линз объектива в мм на его кратность. К примеру, если у вас прицел с четырехкратным увеличением (4х) и объективом в 36 мм, то величина выходного зрачка будет равной 9 мм (36 мм : 4= 9 мм).

Линза объектива
Линза объектива – та, которая располагается со стороны наблюдаемого объекта. Диаметр линзы объектива измеряется в мм. Чем больше диаметр объектива, тем больше света проникает в прицел. Если прицел имеет следующую маркировку: 3-9х40, то это означает, что перед нами прицел переменной кратности с увеличением от 3 до 9х и диаметром объектива в 40 мм.

Линза окуляра
Линза окуляра та, которая располагается ближе к глазу наблюдателя.

Параллакс
Параллакс – это кажущееся смещение положения прицельного знака относительно точки прицеливания на разных дистанциях прицеливания. Наиболее заметен параллакс тогда, когда глаз стрелка смещается в сторону от центра линзы прицела при наблюдении за мишенью, находящейся на расстоянии, отличном от расстояния фабричной отстройки прицела от параллакса. Большинство прицелов, не имеющих механизма отстройки от параллакса, имеют фабричную отстройку от параллакса на расстояние в 100 или 150 ярдов (91,4 и 137,2 м). Прицелы для винтовок с патронами кольцевого воспламенения часто отстраивают от параллакса на дистанцию, равную 50 и 60 ярдов (45,7 и 54,9 м), прицелы для дробовиков – на 60 и 75 ярдов (54,9 и 68,6 м).

Покрытие линз
Микрометровые слои покрытия линз прицела снижают потери света, происходящие за счет его рассеивания и отражения от поверхности стекла. Линзы с просветляющим покрытием обеспечивают большую яркость и контрастность изображения, кроме того, у человека, смотрящего сквозь такое стекло меньше устают глаза. Многослойное покрытие позволяет добиться лучшего светопропускания, но вполне возможно приобрести прицел с однослойным просветляющим покрытием, который по своим оптическим характеристикам будет превосходить прицел с многослойным просветляющим покрытием. Качество изображения зависит от качества стекла и нанесенного просветляющего покрытия. Стекло хорошего качества не бывает дешевым.

В описаниях технических характеристик прицелов можно встретить следующие термины:
Просветляющее покрытие (Coated) – один слой просветляющего покрытия прицела нанесен, по крайней мере, на одну сторону линзы.
Полное просветление (Fully Coated) – один слой просветляющего покрытия нанесен на все соприкасающиеся с воздухом поверхности стекла.
Многослойное просветляющее покрытие (Multicoated) – несколько слоев просветляющего покрытия нанесено, по крайней мере, на одну из поверхностей линзы.
Полное многослойное просветление (Fully Multicoated) – несколько слоев просветляющего покрытия нанесено на все соприкасающиеся с воздухом поверхности стекла.

Поле зрения (FOV)
Поле зрения – максимальное линейное расстояние по горизонтали, которое можно увидеть сквозь прицел на удалении в 100 м (для американских прицелов величина FOV часто указывается в футах на расстоянии в 100 ярдов). К примеру, величина поля зрения у прицела с переменной кратностью при трехкратном увеличении (3х) обычно составляет немного более 10,5 м на удалении в 100 м (30 футов на 100 ярдов), а при девятикратном увеличении (9х) – около 4,7 м на 100 м (14 футов на 100 ярдов). Увеличение размера объектива никак не сказывается на этой величине.

Прицельная марка, прицельный знак
Система линий, точек, перекрестий, видимых внутри оптики прицела. Прицельную марку полагается совмещать с целью во время прицеливания.

Прицел для пневматики
Прицелы для пневматического оружия изготавливают таким образом, чтобы он могли выдержать сильную отдачу, характерную для пружинно-поршневых (PCP) винтовок. Отдача мощных пружинно-поршневых винтовок способна в кратчайшие сроки разрушить прицелы, для них не предназначенные. Линзы у прицелов для пневматики часто закрепляются с обеих сторон, а сам прицел делается более прочным. Кроме того, прицел для пневматики оснащается механизмом для отстройки от параллакса, чтобы стрелок мог использовать максимальное увеличение на близких дистанциях. Общепринятые дистанции для стрельбы из пневматической винтовки составляет 10, 7,62, 15,24  м.

Прицелы с отстройкой от параллакса на объективе, прицелы АО (Adjustable Objective)
Прицелы с отстройкой от параллакса на объективе (АО) отличаются тем, что у них на раструбе объектива имеется рифленое кольцо или же дополнительный барабанчик на левой стороне центральной трубки прицела. С помощью данных настроечных механизмов  можно компенсировать параллакс на установленной дистанции, благодаря чему изображение объекта становится особенно четким. Правильно отстроив прицел от параллакса, вы добиваетесь того, что прицельная марка и цель оказываются в одной фокальной плоскости, и когда стрелок немного сдвигает голову в сторону, изображение прицельной марки относительно цели не перемещается.

Рабочее расстояние от глаза (удаление выходного зрачка)
Это расстояние между вашим глазом и окуляром прицела, при котором видно все поле зрения, обеспечиваемое прицелом.

Разрешение
Разрешение – характеристика прицела, показывающая его способность различать мелкие детали объекта. Разрешение оптики прицела тем лучше, чем выше качество оптического стекла, из которого он изготовлен, и качество просветляющего покрытия. Также на разрешающую способность прицела оказывают влияние качество изготовления линз прицела и атмосферные условия, при которых производится наблюдение.

Сумеречный фактор
Величина, отображающая степень эффективности применения прицела в условиях низкой освещенности. Чем выше сумеречный фактор, тем более эффективно использование данного прицела в сумерках. Сумеречный фактор рассчитывается следующим образом: квадратный корень из произведения кратности на диаметр линзы объектива. Данная величина не учитывает качества просветляющего покрытия и оптического стекла.

Траектория
Траектория – линия, по которой перемещается снаряд после того, как он покинет ствол оружия. Траектория движения пули представляет собой кривую (параболу), форма которой зависит от веса пули и скорости ее перемещения.

Увеличение, кратность
Отношение углового размера изображения предмета, видимого через наблюдательный прибор, к угловому размеру того же предмета, видимого невооруженным глазом. Обозначается символом «х». Прицел с десятикратным увеличением (10х) позволяет видеть объект, находящийся на расстоянии в 100 метров так, будто тот находится на расстоянии 10 м.

Угловая минута (MOA)
Единица измерения угла, равная 1/60 градуса. На расстоянии в 100 м длина сегмента окружности, соответствующей 1 угловой минуте, равняется 2,908 см или 1,0472 дюймов на 100 ярдов. В практических целях эту величину обычно округляют до 3 см.

Цена щелчка (цена деления механизма ввода поправок)
Цену деления на барабанчиках настройки прицела по вертикали и горизонтали часто называют «щелчком». Поворот барабанчика на один щелчок часто соответствует изменению точки попадания на 1/4 дюйма (6,4 мм) на 100 ярдов (91,4 м) или же 6,95 мм на 100 м. У некоторых прицелов цена щелчка бывает равной 1/8 дюйма (3,2 мм), 1/2 дюйма (12,7 мм), 1 дюйму (25,4 мм) и более на 100 ярдов.

Оптический прицел позволяет получить изображение объекта и сетки в одной плоскости с одинаковой отчетливостью. Таким образом, в оптических прицелах стрелок видит одновременно прицельное приспособление (сетку или так называемую марку) и изображение предмета (цели), находящиеся в одной плоскости и на одном видимом удалении. Это достигается за счет оптического переноса изображения сетки в бесконечность. Следовательно, в оптических прицелах глаз должен аккомодировать(способность глаза отчетливо видеть удаленные предметы и предметы, расположенные близко) только на одно расстояние, что значительно облегчает процесс наводки оружия и повышает точность стрельбы, по сравнению с механическим прицелом.

Проще говоря, прицелы служат для увеличения изображения и проецируют изображение на ваш глаз, который находится в одной оптической плоскости, что и изображение, которое вы наблюдаете.

Все прицелы имеют сетки, типа перекрестия, точки или аналогичные марки, которые встроены в прицел в центре поля зрения.
Прицел также позволяет вам лучше видеть цель из за увеличения и приближения. Это дает возможность для более точного выстрела по вашей цели.

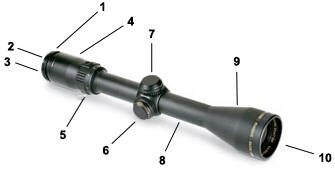

Оптические прицелы - все характеристики и терминология оптики для пневматикиТерминология оптического прицела

1) Eye Piece или окуляр(видоискатель) в металлической оправе, которая держит линзу окуляра.
2) Ocular Lens - Линза окуляра. Линза окуляра, которая ближе всего расположена к вашему глазу.
3) Eye Relief или удаление выходного зрачка - расстояние между вашим глазом и окуляром прицела, при котором видно все поле зрения, обеспечиваемое прицелом.

Выходной зрачок – диаметр изображения, формируемый окуляром. Чем больше выходной зрачок, тем ярче изображение. Выходной зрачок легко рассчитывается путем деления диаметра линзы объектива на увеличение. Например, прицел 7х35 будет иметь выходной зрачок 5мм. Прицелом 7х50 лучше пользоваться в условиях низкой видимости, так как он имеет выходной зрачок диаметром 7 мм.
4) Eye Bell Трубка окуляра. Основа к которой окуляр привязан.
5) Power Ring или Кольцо изменения кратности

Прицел с переменной кратностью имеет кольцо изменения кратности, которое можно поворачивать, чтобы изменить увеличение охвата. При повороте кольца вы меняете расстояние внутренней линзы от объектива, поэтому происходит изменение количества света, проходящие через сферу преломляется.

6) Windage Adjustment или Механизм ввода вертикальных и горизонтальных поправок

Механизм ввода вертикальных и горизонтальных поправок - служит для при пристрелки оружия и совмещения центра прицельной сетки с точкой попадания пули.

7) Регулировка высоты

Сдвиг прицельной марки по вертикальной (вверх / вниз) плоскости.

8) Tube или Корпус прицела

Корпус прицела - изготавливается из прочных легких сплавов и объединяет все узлы прицела в единую конструкцию, которая должна обеспечивать высокую стойкость систем и механизмов прицела к воздействию ударных нагрузок возникающих при при стрельбе.

Знать диаметр трубы очень важно, поскольку кольца, которые удерживают прицел на винтовке бывают разного размера для различных диаметров трубы. Большинство прицелов, сделанных в США имеют 1 дюйм(25мм) диаметр трубы, в то время как большинство европейских и японских областей имеют 30мм (немного больше 1") диаметра трубы.

Не пытайтесь затянуть вниз 1 "кольца на 30 мм диаметра, поскольку вы можете повредить прицел!

9) Раструб объектива

Здесь размещена линза  объектива, которая привязана к корпусу прицела.

10) Objective lens или Объектив

Объектив - система из двух (или более) линз. Диаметр объектива определяет светосилу прицела: чем больше диаметр тем больше он собирает света и обеспечивает лучшую "картинку" поля зрения.

Прицелы с отстройкой от параллакса на объективе, прицелы АО (Adjustable Objective)
Прицелы с отстройкой от параллакса на объективе (АО) отличаются тем, что у них на раструбе объектива имеется рифленое кольцо или же дополнительный барабанчик на левой стороне центральной трубки прицела. С помощью данных настроечных механизмов  можно компенсировать параллакс на установленной дистанции, благодаря чему изображение объекта становится особенно четким. Правильно отстроив прицел от параллакса, вы добиваетесь того, что прицельная марка и цель оказываются в одной фокальной плоскости, и когда стрелок немного сдвигает голову в сторону, изображение прицельной марки относительно цели не перемещается. Это основы анатомии оптического прицела, что еще нужно учесть?

Поле зрения (FOV)
Поле зрения
– максимальное линейное расстояние по горизонтали, которое можно увидеть сквозь прицел на удалении в 100 м (для американских прицелов величина FOV часто указывается в футах на расстоянии в 100 ярдов). К примеру, величина поля зрения у прицела с переменной кратностью при трехкратном увеличении (3х) обычно составляет немного более 10,5 м на удалении в 100 м (30 футов на 100 ярдов), а при девятикратном увеличении (9х) – около 4,7 м на 100 м (14 футов на 100 ярдов). Увеличение размера объектива никак не сказывается на этой величине.

Увеличение
Почти все оптические прицелы, обеспечивают определенный уровень увеличения. Некоторые из них с установленной постоянной мощностью, как правило, обозначается так: "4x", то есть объем увеличивает изображение в 4 раза, что вы видите невооруженным глазом.

Переменной кратности будут иметь обозначение следующее: "3-9x, 50". Это означает, что изображение будет увеличиваться  от 3 до 9 раз. 50mm - имеется ввиду объектив 50 мм.

Какая сила кратности мне нужна?
Это зависит от того, для каких целей вы используете свое ружье. К примеру, для охоты, если вы ограничиваете вашу дальность в 100 метров или менее, для  крупной дичи не нужно больше, чем 7x. Для 100-200 метров подходит увеличение 9x . Более 200 метров - 10x 12x, большая кратность не требуется.

Вот некоторые рекомендации:
Белка: до 4-кратного
Варминт: 4-12x
Охота в густом лесу: 1,5-4x или 2-7x
Охота в рощах: 3-9x или 2,5-10х
Охота в полях: 4-12x или 6-18x

Прицельные сетки

Наиболее популярной является Мил Дот. В последнее время появилось много различных разновидностей сеток, и даже с подсветкой (освещение) прицельной сетки. Некоторые прицельные сетки являются баллистическими Мил Дот, BDC (Bullet Drop компенсатор) и TRM (тактическая сетка). Эти баллистические прицельные сетки имеют градацию на кресте, так что вы можете настроить прицел на любое расстояние и с учетом ветра очень точно.

Выбор сетки -дело вкуса. Поэтому выбирайте тот, который вы считаете наиболее комфортным. Примечание: не пугайтесь баллистических прицельных сеток. Если вы стреляете на большие расстояния, данный тип может для вас быть очень удобным так как их не очень сложно использовать.

Отстройка Параллакса
Параллакс – это кажущееся смещение положения прицельного знака относительно точки прицеливания на разных дистанциях прицеливания. Наиболее заметен параллакс тогда, когда глаз стрелка смещается в сторону от центра линзы прицела при наблюдении за мишенью, находящейся на расстоянии, отличном от расстояния фабричной отстройки прицела от параллакса. Большинство прицелов, не имеющих механизма отстройки от параллакса, имеют фабричную отстройку от параллакса на расстояние в 100 или 150 ярдов (91,4 и 137,2 м). Прицелы для винтовок с патронами кольцевого воспламенения часто отстраивают от параллакса на дистанцию, равную 50 и 60 ярдов (45,7 и 54,9 м), прицелы для дробовиков – на 60 и 75 ярдов (54,9 и 68,6 м).

Различают два вида устройства отстройки параллакса - AO (Adjustable Objective) и SF (Side Focusing).

Первый способ (AO) - кольцо отстройки параллакса расположено прямо на объективе прицела (отсюда и название). Этот способ более распространен в виду его незатейливости и простоты реализации, а проще говоря - незначительного удорожания прицела с AO. Но дешевизна, как всегда, имеет и обратную сторону - невозможно крутить кольцо отстройки параллакса объектива не меняя положения изготовки для стрельбы, что не всегда удобно.

SF - механизм отстройки параллакса размещен сбоку прицела и для пущей вящести его часто снабжают огромным штурвалом, служащим для удобства и плавности отстройки параллакса, не меняя изготовки и положения головы и тела стрелка при прицеливании. В большинстве случаев, не стоит беспокоиться, так как ошибка очень мала. Для стрелков на длинные дистанции лучше купить прицел с регулируемым объективом.

Покрытие линз
Микрометровые слои покрытия линз прицела снижают потери света, происходящие за счет его рассеивания и отражения от поверхности стекла. Линзы с просветляющим покрытием обеспечивают большую яркость и контрастность изображения, кроме того, у человека, смотрящего сквозь такое стекло меньше устают глаза. Многослойное покрытие позволяет добиться лучшего светопропускания, но вполне возможно приобрести прицел с однослойным просветляющим покрытием, который по своим оптическим характеристикам будет превосходить прицел с многослойным просветляющим покрытием. Качество изображения зависит от качества стекла и нанесенного просветляющего покрытия. Стекло хорошего качества не бывает дешевым. В описаниях технических характеристик прицелов можно встретить следующие термины:
- Просветляющее покрытие (Coated) – один слой просветляющего покрытия прицела нанесен, по крайней мере, на одну сторону линзы.
- Полное просветление (Fully Coated) – один слой просветляющего покрытия нанесен на все соприкасающиеся с воздухом поверхности стекла.
- Многослойное просветляющее покрытие (Multicoated) – несколько слоев просветляющего покрытия нанесено, по крайней мере, на одну из поверхностей линзы.
- Полное многослойное просветление (Fully Multicoated) – несколько слоев просветляющего покрытия нанесено на все соприкасающиеся с воздухом поверхности стекла

Защита от воды и тумана
Вам необходимо перед покупкой узнать водо и тумано защищенность прицела. Если влага попадает в прицел, она будет там накапливаться.
Вы получаете то, за что вы платите
Не ждите от прицела за $ 100 возможностей  $ 400 прицела.
Для среднестатистического охотника можно найти хороший прицел за $ 200 - $ 800.

Выбор оптического прицела
Надеюсь, что эта информация помогла вам. Зная тип стрельбы, вероятно, вы должны иметь представление, нужен ли вам прицел с переменной кратностью или нет.

При покупке оптического прицела стоит посмотреть через него на удаленный объект. Изображение должно быть качественным, резким, с хорошим разрешением деталей в пределах всего поля зрения. Если прицел имеет переменную кратность, стоит убедиться, что при изменении увеличения не происходит смещения прицельного перекрестия относительно цели и сохраняется резкость изображения цели. Стоит отдавать предпочтение проверенной продукции известных фирм, поскольку оптический прицел - сложный многокомпонентный оптический прибор. Большинство его параметров невозможно оценить без специального оборудования, в частности устойчивость к ударным перегрузкам при выстреле. Выбирая оптический прицел в магазине, стоит особое внимание уделить отсутствию царапин и пузырьков на линзах, а также пыли и прочих инородных тел внутри тела прицела.

Выводы:
Подытоживая статью перечислим основные свойства, которыми должен обладать хороший оптический прицел:
- Высокий коэффициент светопропускания в синем диапазоне спектра (изображение не должно быть желтым, т.к. из-за неточной цветопередачи страдает контрастность).
- Высокая резкость и контрастность картинки.
- Возможно большее поле зрения.
- Большое удаление выходного зрачка.
- Высокая герметизация корпуса, исключающая проникновение пыли и влаги.
- Заполнение полости прицела азотом и защита внутренних поверхностей линз от запотевания.
- Высокая стойкость систем и механизмов прицела к ударным нагрузкам при стрельбе.
- Высокая точность и надежность установки линз, прицельной сетки и механизма ее юстировки, высокую точность и качество изготовления механических элементов (резьбовых соединений, пружинных систем) и других элементов управления.
