Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К

Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К

Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К
Рассмотрим устранение неисправностей более подробно
Таблица возможных неисправностей пистолета МР-651КС
Схема устройства пистолета МР-651КС
Спусковой механизм МР-651К
Магазин МР-651К
Ствол МР-651К
Клапанное устройство МР-651К
Прицел МР-651К
Доводка пистолета МР-651К
Назначение модели МР-651К
Устройство и принцип работы пистолета МР-651К
Порядок эксплуатации пистолета МР-651К
Техническое обслуживание пистолета МР-651К
Меры безопасности при стрельбе из пистолета МР-651К


Судя по редакционной почте и звонкам читателей, статья о пневматическом пистолете МР-651К, опубликованная в журнале «Калашников», вызвала большой интерес у любителей пневматики. Выяснилось, что далеко не все могут самостоятельно решить некоторые проблемы, возникающие в процессе эксплуатации пистолета, и есть желающие потратить время и силы на индивидуальную доводку своего оружия. Учитывая огромное количество этих пистолетов на руках у граждан, несомненна практическая ценность советов и рекомендаций, приводимых ниже.


Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К

И так: газобаллонный модульный пистолет для любителей развлекательной стрельбы. Оригинальный современный дизайн, привлекательная цена, модульность конструкции сделали пистолет популярным и доступным для многих пользователей. Владелец может по своему желанию быстро и просто изменять внешний облик оружия благодаря сменному прикладу и цевью - имитатору ствола, насадке "пистолет-пулемет". Возможные варианты трансформации оружия: пистолет, пистолет с прикладом, винтовка без приклада, винтовка, пистолет-пулемет. Прочный литой корпус из алюминиевого сплава. Магазин, прицельная планка и накладка для рукоятки выполнены из ударопрочного пластика. Вместительный магазин и легкосменяемый барабан позволяют стрелять из пистолета как стальными сферическими пулями, так и пульками длиной до 7 мм, применяются 8 или 12 граммовые баллончики с СО2 отечественного и зарубежного производства. Перископический прицел оригинальной конструкции обеспечивает удобство прицеливания при присоединенном прикладе. МР-651К - удобный пистолет, обладающий высокой кучностью, вместительным магазином, надежной конструкцией.

При всей своей простоте и надёжности (по сравнению с другими многозарядными пневматическими пистолетами), МР-651К всё же может давать сбои в работе. Происходит это по разным причинам - интенсивная эксплуатация, неправильное обращение, механические повреждения, дефекты сборки и так далее. Бояться этого не нужно, зная, что большинство задержек и поломок вы можете устранить самостоятельно, без обращения в оружейную мастерскую. Уверен, что многим владельцам даже понравиться своими руками довести пистолет до ума, настроив в соответствии со своими вкусами и пристрастиями. Благо МР-651К не является оружием в полном смысле этого слова, и его ремонт и отладка не преследуются по закону. Но не забывайте, что последний факт не освобождает вас от необходимости обращаться с пистолетом с соблюдением всех мер предосторожности - случайный выстрел может нанести вред если не вам лично, то окружающим.


Почти все операции с пистолетом можно проводить при помощи шомпола


Рассмотрим устранение неисправностей более подробно

Прежде всего, советую производить все операции, связанные с разборкой пистолета, на светлой безворосовой ткани, так как в нём находятся восемь пружин в напряжённом состоянии (и пять из них очень маленькие). Потеряв хотя бы одну пружину, вы вряд ли найдёте ей полноценную замену, так как взаимные усилия всех пружин строго рассчитаны.


Таблица возможных неисправностей пистолета МР-651КС

В таблице приведены наиболее часто встречающиеся неисправностей, указаны их причины и кратко описаны методы устранения.

НеисправностьПричинаРекомендуемый метод устранения
1. Самопроизвольный срыв курка с боевого взводаШептало недостаточно надёжно удерживает курокСточить шептало в точке соприкосновения с корпусом
2. Жёсткий спуск при стрельбе самовзводомТолкатель курка затирается корпусомСкруглить боковую грань толкателя
3. Заедание магазина
при нажатии на спусковой крючок
Толкатель магазина соскакивает с зубьев магазина
Магазин сдавлен стенками корпуса
Подогнуть конец толкателя к центру магазина
Подточить нужную стенку
4. Магазин возвращается назад при отпускании спускового крючка. Выстрел звонкий, но пульки не вылетаютНедостаточное прижатие магазина к корпусуУвеличить вылет штока движка
5. Низкая кучностьНекачественный ствол
От длительной стрельбы стальными шариками в казённой части ствола образовались наплывы в виде тёрки
Порвана ствольная прокладка
Заменить ствол
Устранить наплывы
Заменить прокладку
6. Шарики выкатываются через стволПорвана ствольная прокладкаЗаменить прокладку
7. При полном баллончике свинцовые пульки летят слабоПорвана ствольная прокладкаЗаменить ствольную прокладку
8. Глухой звук выстрела, шарики не вылетают из стволаВ стволе застрял некачественный шарикСнять магазин, выбить шомполом застрявшие шары из ствола и магазина
9. Прорыв газа через стволИспорчен запорный элементЗаменить запорный элемент
10. Прорыв газа между переходником иглы и латунной втулкойИспорчено уплотнительное кольцо между переходником и втулкойЗаменить кольцо
11. Прорыв газа из баллончикаИспорчено уплотнительное кольцо под баллончикомЗаменить кольцо
12. Снижение громкости и силы выстрела при частой стрельбе, восстанавливающиеся через некоторое времяТолстая пломба баллончика
Игла не достаёт до пломбы
Кусочек пломбы затыкает отверстие иглы из-за малого угла заточки
Заменить баллончик Заменить баллончик Заточить иглу


Схема устройства пистолета МР-651КС

Схема устройства пистолета МР-651КС

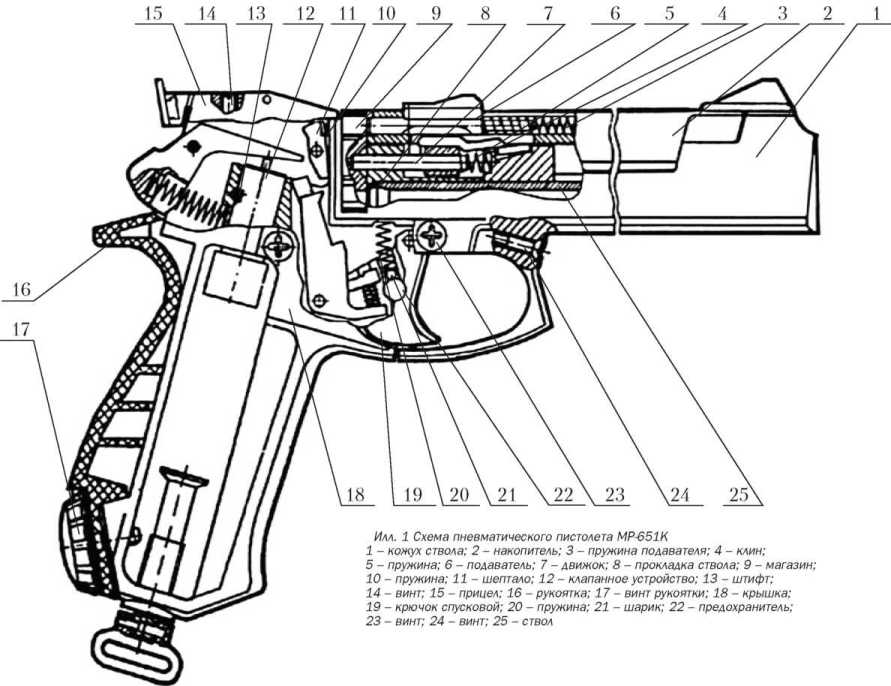

Рис. Схема устройства пистолета МР-651КС
1 – кожух ствола; 2 – накопитель; 3 – пружина подавателя; 4 – клин; 5 – пружина; 6 – подаватель; 7 – движок; 8 – прокладка ствола; 9 – магазин; 10 – пружина; 11 – шептало; 12 – клапанное устройство; 13 – штифт; 14 – винт; 15 – прицел; 16 – рукоятка; 17 – винт рукоятки; 18 – крышка; 19 – крючок спусковой; 20 – пружина; 21 – шарик; 22 – предохранитель; 23 – винт; 24 – винт; 25 – ствол


Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К. Доводим пистолет МР-651К своими руками

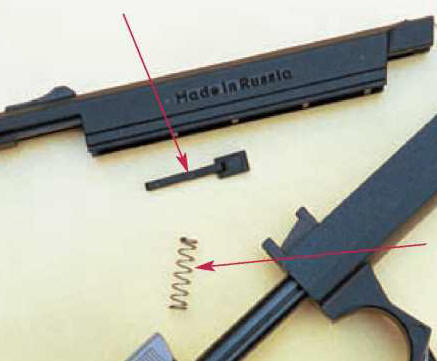

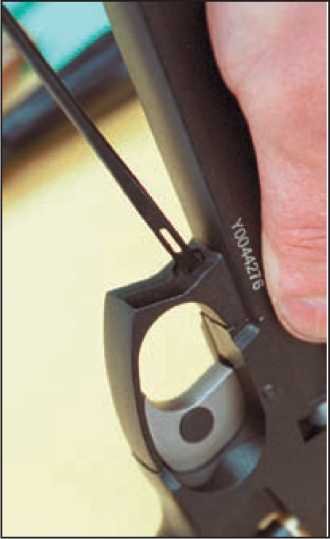

Извлекая шептало, не забывайте о маленькой пружинке



Для устранения самопроизвольного спуска сточите пятку шептала на 0,5-0,7 мм


Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К. Доводим пистолет МР-651К своими руками

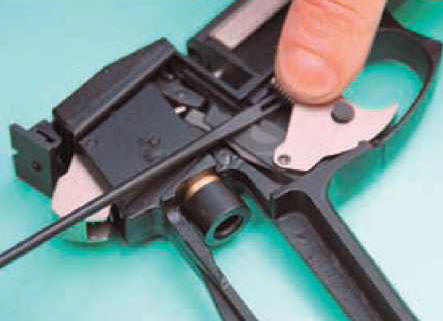

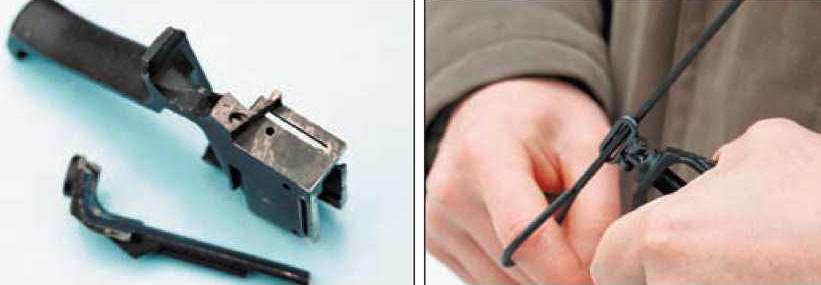

Снимая спусковой механизм, не забывайте о мелких деталях


Спусковой механизм МР-651К

Самой опасной, хотя и довольно редкой неисправностью, является самопроизвольный срыв курка с боевого взвода, в результате чего выстрел может произойти от самого лёгкого толчка - достаточно просто положить пистолет или отпустить подаватель 6 (рис. 1). Поэтому устранять его следует немедленно после обнаружения. Для этого необходимо снять прицел 15, ослабив винт 14. Шептало 11 снимается при помощи отвёртки. Не забывайте, что под ним в напряжённом состоянии находится маленькая пружинка 10. Стачивать необходимо пятку шептала, которой оно упирается в корпус пистолета, примерно 0,5-0,7 мм.

Для получения мягкого спуска необходимо снять крышку корпуса 18 и очень аккуратно извлечь спусковой крючок 19, не забывая при этом, что в спусковом крючке находятся две маленьких пружинки в напряжённом состоянии и шарик 21, фиксирующий кнопку предохранителя 22. Пистолет положите стволом вправо, отвёрткой выведите довольно тугую возвратную пружину 3 (рис. 2) из зацепления с корпусом, придерживая её пальцем левой руки. После ослабления возвратной пружины, прижав снизу указательным пальцем правой руки кнопку предохранителя 2, а левой рукой, удерживая толкатели 4 и 5, снимите спусковой крючок с оси, не забывая при этом, что между толкателями находится пружина 6 и под возвратной пружиной шарик-фиксатор 7.

Основная причина тугого спуска самовзводом - это сильное трение толкателя курка 5 о корпус. Достаточно просто слегка скруглить пластину толкателя в точке А.

Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К. Доводим пистолет МР-651К своими руками

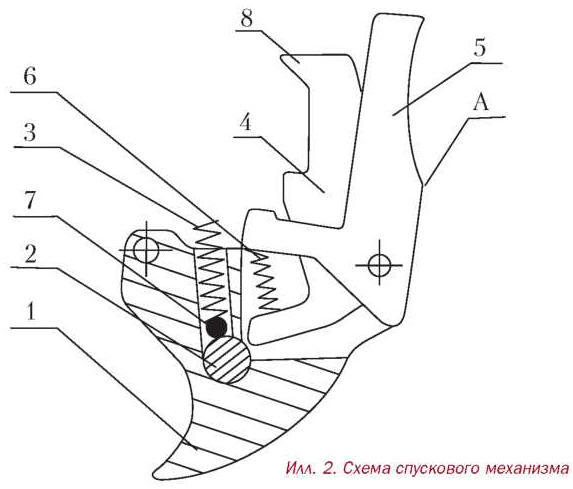

Схема спускового механизма

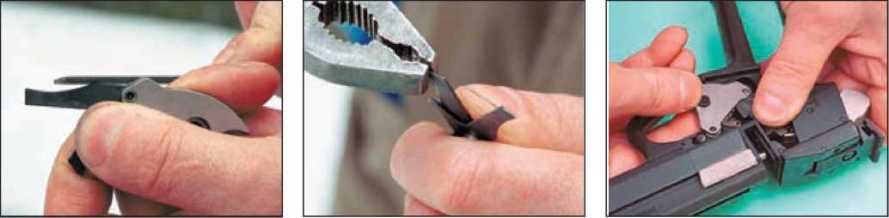

Скругление боковой грани толкателя курка
1. Скругление боковой грани толкателя курка
2. Подгибая зуб толкателя магазина, будьте осторожны, не переусердствуйте
3. Установка спускового механизма на место

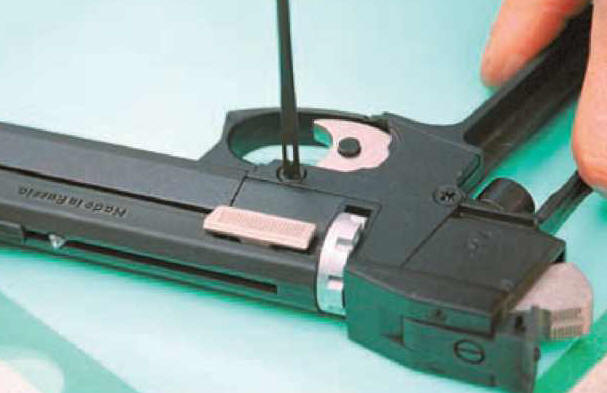

При откручивании винта кожуха ствола кожух необходимо держать прижатым к корпусу пистолета
При откручивании винта кожуха ствола кожух необходимо держать прижатым к корпусу пистолета


Магазин МР-651К

Возвращение магазина назад при нажатии на спуск довольно неприятная поломка, так как не сразу понятно что происходит. Распознать её можно следующим образом: энергично крутните магазин и если он продолжает вращаться по инерции, то неисправность налицо. При этом если магазин вращается слишком туго и с трудом извлекается, необходимо подточить стенки корпуса между которыми находится магазин, ни в коем случае нельзя точить магазин.

Магазин вращается слишком свободно из-за того, что шток движка 7 (рис. 1), недостаточно выходит из корпуса. В этом случае необходимо снять кожух ствола и извлечь движок, не забывая о пружине, толкающей движок. Если шток сидит в движке плотно, тогда достаточно аккуратно подвыбить его молотком в сторону магазина, если же он держится слабо, надо установить шток на нужную глубину - так, чтобы он слегка не доставал противоположной стенки (примерно 0,5 мм) и закрепить движок кернением. Последний виток пружины подожмите плоскогубцами так, чтобы пружина плотно сидела на движке и попадала на посадочное место на кожухе.

Заедание магазина при нажатии на спусковой крючок устраняется подгибанием зуба 8 (рис. 2) толкателя магазина 4 к центру магазина. Устанавливая спусковой механизм на место не забывайте, что пружина 6 упирается в толкатель магазина сверху, а в толкатель курка снизу. Если вы правильно выполнили все операции и не переусердствовали с загибанием и закруглением, то немедленно почувствуете разницу в спуске и кучность при стрельбе самовзводом существенно повысится.

Клин лучше удалить за ненадобностью
Клин лучше удалить за ненадобностью
При снятии кожуха ствола не забывайте о пружине движка


Поджав последний виток, закрепите пружину на движке
Поджав последний виток, закрепите пружину на движке


При хорошей кучности стрельбы поставьте метку на корпусе
При хорошей кучности стрельбы поставьте метку на корпусе
Перед удалением баллончика обязательно стравите газ при помощи шомпола или отвёртки

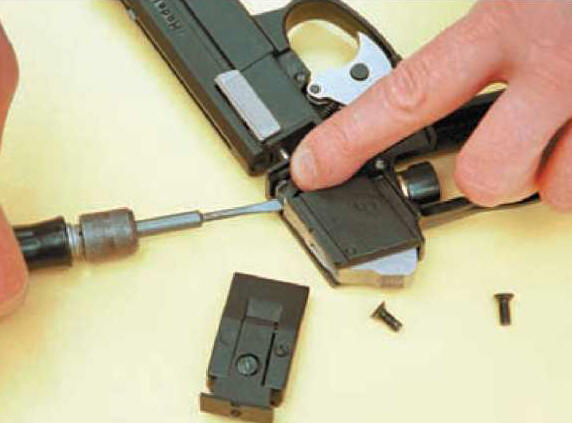

Если клапанное устройство застряло в корпусе, необходимо снять прицельную колодку и выбить устройство сверху


Эту стенку корпуса необходимо подтачивать при тугом ходе магазина
Эту стенку корпуса необходимо подтачивать при тугом ходе магазина


Ствол МР-651К

Теперь займёмся стволом. Брак ствола и брак кожуха исправить невозможно, но брак кожуха по крайней мере можно заметить, если спусковая скоба на кожухе не совпадает с выступом на рукоятке. Заменить эти детали не всегда возможно но кое что предпринять всё таки можно. Можно попробовать подобрать оптимальное положение ствола (проверяется стрельбой), слегка поворачивая его в кожухе вокруг своей оси, после чего твёрдым острым предметом поставьте отметки на стволе и кожухе так, что бы ствол всегда вставлять в одном положении относительно кожуха. Такие отметки желательно поставить при первом же снятии кожуха на любом пистолете.

Износ ствольной прокладки ведёт к появлению целого ряда неисправностей, которые устраняются простой заменой прокладки, но что делать, если таких прокладок у вас нет? Какое то время можно пользоваться старой, если повернуть её на 90°. Ствольная прокладка выполняет три функции: удержание шариков и пулек в магазине, направление их по центру ствола и уплотнение ствола в момент выстрела. Необходимо учитывать эти факторы при изготовлении самодельной прокладки. Изготавливать её лучше всего из мягкого ластика или пористой резины, стараясь полностью выдержать форму фирменной. При приобретении некоторого опыта самодельная прокладка может служить не хуже заводской. Для увеличений срока службы не стоит пользоваться грязными шариками.

Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К

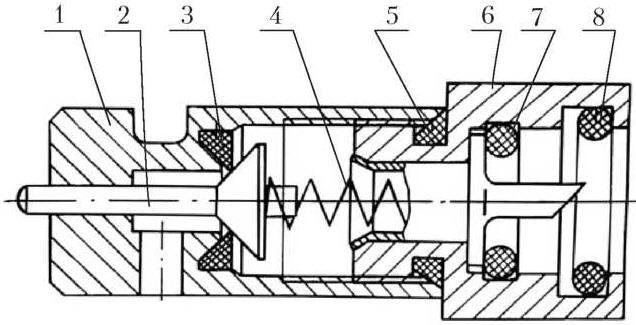

Схема клапанного устройства: 1 - втулка клапана; 2 - клапан; 3 - элемент запорный; 4 - пружина клапана; 5 - кольцо уплотнительное; 6 - переходник; 7 - кольцо; 8 - кольцо уплотнительное


Подробная инструкция эксплуатации, ремонта и доводки пистолета МР-651К
В случае застревания клапанного устройства в корпусе, удалять наплывы необходимо с этой стороны


В клапанном устройстве 1 видна неправильная заточка иглы
В клапанном устройстве 1 видна неправильная заточка иглы
В номере 2 игла заточена правильно, удалено большое уплотнительное кольцо и установлена самодельная нижняя прокладка


Клапанное устройство МР-651К

Для извлечения клапанного устройства необходимо выбить штифт, если после этого оно не выходит из своего гнезда не следует бить по нему молотком или тянуть плоскогубцами. Необходимо снять прицел, до предела выжать курок и выбить клапанное устройство сверху.

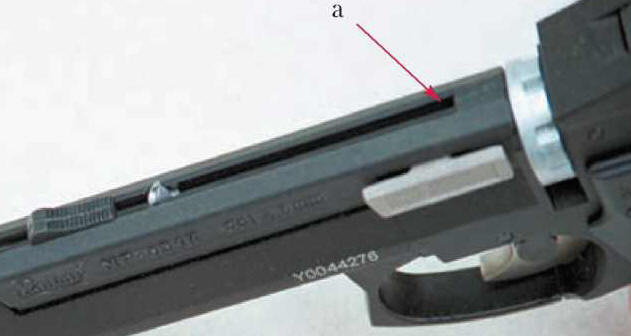

Наличие выреза «a» позволяет использовать подаватель накопителя в качестве автоматического предохранителя включающегося по опустошении накопителя
Наличие выреза «a» позволяет использовать подаватель накопителя в качестве автоматического предохранителя включающегося по опустошении накопителя. Для стрельбы свинцовыми пульками при этом вырезе необходимо задерживать подаватель в крайнем переднем положении. Для этого можно использовать пульку типа «ДЦ» или небольшой винт М4.


Наплывы в виде тёрки в казённой части ствола конечно вещь неприятная, но особо опасаться этого не следует: во-первых, появляются они только через 20 000 выстрелов, а во-вторых, после осторожной развёртки сверлом диаметром 4,5 мм кучность восстанавливается практически до прежнего уровня. Застревает оно из-за наплыва на латунной втулке образующегося при забивании штифта в заводских условиях. Удалите наплыв надфилем и проблемы с извлечением клапанного устройства отпадут.

Иногда попадаются клапанные устройства с плоским посадочным местом запорного элемента, в них запорный элемент следует устанавливать конусным углублением навстречу клапану. В таких устройствах возможно снижение силы выстрела. Прозрачные запорные элементы гораздо быстрей выходят из строя, чем белые. Если испорченный элемент не удаляется при помощи шила или отвёртки, то латунную втулку можно просто нагреть над газом или зажигалкой - элемент выпадет сам. Для отворачивания втулки от переходника используйте плоскогубцы или тиски, зажав в них втулку вместе со штифтом и гаечный ключ на «13». При обратной сборке будьте аккуратны - не сорвите резьбу на втулке, она должна закручиваться от руки, без особых усилий. Затяжку производите так же при помощи ключа и плоскогубцев. Слегка подожмите последний виток пружинки, так, чтобы она плотно сидела на посадочном месте клапана - это удобнее для сборки.

Пластмассовую прицельную планку лучше всего клеить супер клеем
Пластмассовую прицельную планку лучше всего клеить супер клеем

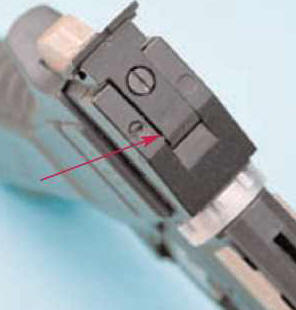

Маленькое колечко установленное на ось прицельной планки устранит люфт прицельного приспособления
Маленькое колечко установленное на ось прицельной планки устранит люфт прицельного приспособления


Замена кольца под баллончиком производится без извлечения клапана, при помощи шила. Вместо этого кольца можно использовать старые ствольные прокладки или запорные элементы, а так же самодельные из силиконового шланга, подходящего диаметра или из маслостойкой резины, например автомобильной камеры. Учтите, что толщина не должна быть больше или меньше фабричной.

Настоятельно рекомендую перед каждой стрельбой и при длительном хранении закапывать в клапанное устройство через иглу при помощи шприца одну каплю жидкого машинного масла (ни в коем случае не растительного) -это будет полезно для клапанного устройства и для ствола и ствольной прокладки.

Неполное пробивание пломбы из-за большой толщины или глубокой пломбы вызывает не одинаковую силу выстрела из-за медленного перехода газа из баллончика в клапанное устройство. В таких случаях можно попробовать, слегка ослабив затяжной винт, провернуть баллончик и снова затянуть винт. Если эта процедура не принесла результатов, то баллончик следует осторожно извлечь, не забывая, что газ находится под высоким давлением и будет с силой вырываться даже через очень маленькое отверстие. Кроме того, газ, расширяясь, очень сильно охлаждает баллон и можно получить термическую травму пальцев, поэтому снимая полный баллончик, подумайте о защите рук (перчатки, толстая ткань и т. п.).

Иглу затачивать лучше всего при помощи бормашины или небольшой электродрели и очень маленького абразивного камня. При отсутствии таковых, иглу можно выбить из переходника и после заточки установить обратно при помощи пустого баллончика и развальцевать при помощи керна.


Прицел МР-651К

Слабым местом МР-651К является пластмассовая прицельная планка. Что бы прицел не сбивался из-за того, что она двигается по своей оси относительно колодки прицела, на ось вместе с планкой одевается колечко, которое можно отрезать от пустого стержня пасты для шариковой ручки. В случае, если прицельная планка сломается, то склеить её можно при помощи суперклея, продающегося в любом ларьке.

О регулировке прицельного приспособления достаточно много написано в паспорте пистолета, хочу лишь высказать своё сугубо субъективное мнение о способе прицеливания. В паспорте рекомендуется пристреливать оружие «под яблочко», то есть по нижнему срезу мишени. Этот способ хорош для боевого оружия, но если вы, пристреляв пистолет как сказано в паспорте по мишени диаметром 60 мм, начнёте стрелять по мишени ниже 30 мм, то ваши пули будут уходить выше, а стреляя по 100-мм мишени вы никогда не попадёте в центр. У МР-651К достаточно высокая кучность и пулями ДЦ можно уверенно поражать мишень диаметром 15 мм, а шариками - диаметром 30 мм на дистанции 10 метров. Поэтому я считаю, что пневматику лучше пристреливать по центру.

Доводка пистолета МР-651К
Причиной излома корпуса могут являться раковины в структуре металла или излишнее усилие при затягивании баллончика.

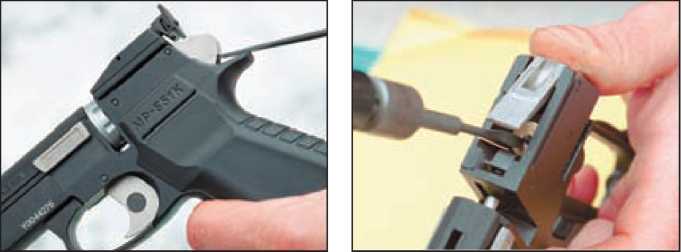

При помощи шомпола, с приобретением навыка можно довольно быстро затянуть баллончик при снятом верхнем уплотнительном кольце клапанного устройства


Доводка пистолета МР-651К

Как бы не была хороша конструкция любого механизма, остаются недостатки и недоработки, выявляемые только в процессе эксплуатации. К тому же вкусы вероятных покупателей могут существенно отличаться. Так что привести оружие в полное соответствие со своими требованиями может только владелец пистолета.

В первую очередь советую удалить верхнее, большое уплотнительное кольцо из переходника клапанного устройства. Его назначение - удержание газа в краткий промежуток времени от накалывания баллончика до его посадки на малое уплотнительное кольцо. Но практика показывает, что прокладка держит от 1 до 10 замен баллона, а оторвавшиеся от прокладки кусочки попадают на нижнее кольцо и значительно увеличивают вероятность утечки газа. Более того, встречаются кольца из немаслостойкой резины, которые при контакте с газом и баллончиком разбухают и с такой силой зажимают баллон, что его не вытащить даже при помощи молотка и зубила. Отсутствие же большого кольца, при достаточно проворном затягивании баллона, влечёт за собой несущественную утечку газа менее чем на 1 выстрел. 1 выстрел стоит максимум 10 копеек, а кольцо минимум 10 рублей. Поэтому использование его считают нецелесообразным.

Доводка пистолета МР-651К

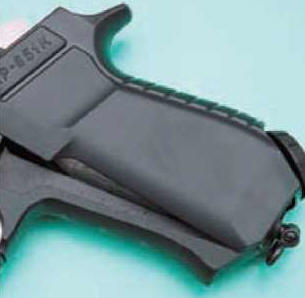

При установке рукоятки следите за тем, чтобы не было перекоса, иначе сорвётся резьба

Доводка пистолета МР-651К
Удалив крепёжный болт вы устраните саму вероятность порчи резьбы, которая пригодится для установки модульного приклада. Пистолетная рукоятка прекрасно держится и без этого болта

Так же рекомендую снять крепёжный винт с пистолетной рукоятки, аккуратно сняв пружинное кольцо. Рукоятка на корпусе держится очень хорошо и без крепёжных приспособлений, качественный пластик не разболтается даже после нескольких тысяч баллонов, а вот мелкая резьба в корпусе из алюминиевого сплава довольно быстро сорвётся стальным винтом, а рукоятка с прикладом (в варианте карабина) без этого крепления держаться не будет. Да и удобнее, как то.

Есть в МР-651к ещё одна, на мой взгляд, совершенно ненужная деталь - это клин 4 (рис. 1). Он удерживает в накопителе шарики, когда вы снимаете барабанный магазин, но стоит отпустить движок 7, как подгоняемые подавателем 6 шары с силой разлетаются во все стороны. Да и кто в здравом уме будет менять магазин, если в накопителе остались шарики?

О накопителе отдельный разговор. Как бы вы не старались считать выстрелы - всё равно собьётесь, и сделаете пару холостых, а на улице и того больше, то есть, с каждого баллончика теряется от 5 до 15 выстрелов, поэтому сделать в пистолете, так сказать «затворную задержку», будет совсем не лишним. Достаточно просто удлинить на 3,5-4 мм щель накопителя при помощи бормашинки. Не пытайтесь сделать это при помощи паяльника или раскалённого гвоздя - вы, скорее всего, испортите накопитель.

Проделав столь простую процедуру, вы получаете:
1.    Автоматическую задержку магазина по окончании запаса шариков в накопителе.
2.    «Неприкосновенный запас» в виде 3-х шариков, остающихся в магазине, и ни одна крыса или ворона не застанет вас врасплох.
3.    Дополнительный предохранитель, включающийся при опустошении накопителя автоматически.
Для того, чтобы магазин не заклинивался при стрельбе свинцовыми пулями, подаватель удерживается в крайнем переднем положении при помощи маленького болтика М4 или пульки типа ДЦ.

В заключение хочу привести несколько правил, которых следует придерживаться при работе с МР-651К.
1. Не применяйте грубую силу. Если баллончик затянут, а газ продолжает стравливаться, не хватайтесь за плоскогубцы и не тяните антабку - это поможет вам только сломать пистолет. Просто замените прокладки.
2.    Шомпол - лучший друг пистолета. Держите шомпол всегда под рукой, он поможет выбить застрявший шар, отвернуть винт или поддеть мелкую деталь.
3.    Пристреливайте оружие с упора и помните, что средняя точка попаданий меняется в зависимости от типа применяемых пулек.
4.    Учтите, что стальные шарики дают очень сильный рикошет от твёрдых поверхностей - примите необходимые меры предосторожности.
5.    Стравливайте остатки газа из баллончика. Когда газ заканчивается, подожмите курок снизу, чтобы вышли остатки газа, прокладки будут дольше служить.

Надеюсь, что мои советы помогут вам полностью реализовать возможности пневматического пистолета МР-651К и добиться высоких результатов в стрельбе.

Полную разборку сразу после покупки проводить не стоит, а смазать пистолет надо. После отстрела 10 баллончиков разберите основательно.

Схема устройства пистолета МР-651КС (см. рис.выше на картинке)

  1. Отвернуть винт 17, снять рукоятку 16
  2. Отвернуть винт 24, отделить кожух ствола 1 с накопителем 2, сныть клин, отделить от кожуха ствола 1 накопитель 2, ихвлечь из накопителя пружину подавателя 3 с подавателем 6.
  3. Отвернуть винт 14, снять прицел 15
  4. Отвернуть винт 23 и 26, отделить крышку 18Ю снять шептало 11 с пружиной 10, снять спусковой крючок 19 с пружиной 20, шариком 21 и предохранителем 22.

Клапан:

  1. Втулка клапана
  2. Клапан
  3. Элемент запорный
  4. Пружина клапана
  5. Шайба клапана
  6. Фильтр
  7. Кольцо
  8. Переходник
  9. Кольцо плоское
  10. Игла
  11. Кольцо уплотнительное
  12. Уплотнение баллончика

Основные технические характеристики пистолета МР-651КС:

  1. Калибр - 4,5 мм
  2. Дульная энергия - 5 ДЖ
  3. Длина рабочего хода спускового крючка мм.- 12, 2 при боевом взводе
  4. Емкость магазина - 12 пуль, 23 сферических пуль
  5. Масса кг. не более 0,8 кг.
  6. Скорость полета пули не менее 120 м\с
  7. Тип пневматики - СО2
  8. Ствол - нарезной (6 нарезов)
  9. Длина ствола - 150 мм

Правила эксплуатации:

  1. При выборе направления стрельбы учитывайте опасность пистолета на расстоянии до 100 метров
  2. Не направляйте заряженный пистолет в сторону людей
  3. Не разбирать пистолет с заряженным баллончиком
  4. В случае прекращения стрельбы поставьте пистолет на предохранитель.


Назначение модели МР-651К:

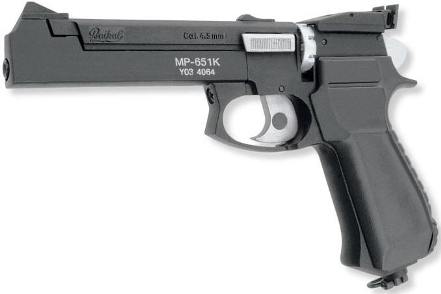

Пистолет газобаллонный модульный модели МР-651К предназначен для первоначального обучения стрельбе по неподвижным мишеням и любительской стрельбы пулями "ДЦ", "ДЦ-М" или другими калибра 4,5 мм и пулями сферическими (шариками) 4,4 мм для пневматического оружия. Стрельба ведется при температуре окружающей среды от 283К (+10С) до 313К (+40С).


Устройство и принцип работы пистолета МР-651К

Вылет пули из канала ствола происходит за счет энергии сжатого газа, размещенного в баллончике для бытового сифона. Отсечка порции газа, для придания пуле определенной скорости, происходит за счет работы ударно-спускового механизма. Многозарядность пистолета обеспечивается за счет размещения восьми пуль или шариков в отверстиях магазина. Шарики же дополнительно размещаются в накопителе, которые под действием пружины подавателя поступают в отверстия магазина по мере их освобождения в процессе стрельбы. Поворот магазина осуществляется при нажатии на спусковой крючок.

Спусковой механизм пистолета позволяет производить стрельбу как самовзводом, так и с предварительной постановкой курка на боевой взвод шептала. Спусковой механизм пистолета с присоединенным приставным прикладом позволяет производить стрельбу только самовзводом. В конструкции пистолета предусмотрен неавтоматический предохранитель, размещенный на спусковом крючке и блокирующий его, исключая случайный выстрел.

Конструкция прицельного приспособления позволяет вести корректировку стрельбы по вертикали вращением винта прицела и по горизонтали -перемещением целика по направляющей прицельной планки. В зависимости от исполнения пистолет может комплектоваться быстросъемными сборочными единицами: цевьем и приставным прикладом. В конструкции приставного приклада предусмотрено зеркальное перископическое устройство, позволяющее вести прицельную стрельбу с использованием прицельного приспособления пистолета. Конструкция перископического устройства позволяет вести корректировку визуального обзора по вертикали при помощи регулировочного винта А (см. рисунок)

Схема перископического устройства
Схема перископического устройства

Схема клапанного устройства пистолета МР-651К

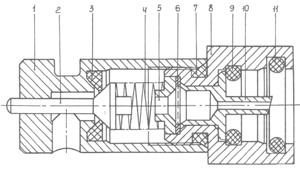

Схема клапанного устройства: 1 втулка клапана; 2 - клапан; 3 - элемент запорный; 4 - пружина клапана: 5 - шайба клапана; 6 - фильтр; 7,9- кольцо, 8 - переходник; 10 - игла; 11 - кольцо уплотнительное.


Меры безопасности при стрельбе из пистолета МР-651К

1 Эксплуатируемый Вами пистолет модульный может представлять опасность для людей при легкомысленном обращении с ним.
2 При выборе направления стрельбы необходимо учитывать, что выстрел опасен на дистанции до 100 м.
3 Направляйте заряженный пистолет только в сторону мишени.
4 При эксплуатации пистолета модульного запрещается:
1) направлять пистолет дульной частью в сторону людей;
2) оставлять и хранить пистолет с заряженными пулями или шариками в магазине и накопителе;
3) разбирать пистолет со вставленным баллончиком, наполненным газом.
5 После окончания стрельбы убедитесь в том, что пистолет разряжен. При наличии пуль или шариков в магазине извлеките их, сняв магазин. При наличии шариков в накопителе извлеките их через загрузочное отверстие в накопителе.
6 В случае временного прекращения стрельбы поставьте пистолет на предохранитель. Для этого достаточно переместить кнопку предохранителя влево относительно спускового крючка.


Порядок эксплуатации пистолета МР-651К

1 Удалите смазку из канала ствола и снимите лишнюю смазку с наружных поверхностей пистолета.
2 Проверьте работу ударно-спускового механизма.
3 При подготовке пистолета к стрельбе необходимо:
- снять рукоятку, открутив винт рукоятки;
- вставить баллончик, производя его накалывание путем закручивания поджимного винта;
- снять магазин, сдвинув движок в крайнее переднее положение.
В зависимости от желания стрелка - стрелять пулями или шариками - берется соответствующий магазин.
3.1 При стрельбе пулями: - вставить пули в радиальные отверстия магазина (пули вставлять со стороны зубчатки); - поставить магазин на прежнее место.
3.2 При стрельбе шариками: - поставить магазин на прежнее место; - переместить подаватель в переднее положение; - через загрузочное отверстие в накопитель вставить до 23 шариков, включая зарядку 8 радиальных отверстий магазина. Отверстия магазина заполнить путем поворота магазина от руки; - освободить подаватель для прижатия загруженных шариков к магазину.
4 Пистолет готов к стрельбе.
5 Стрельба самовзводом осуществляется простым нажатием на спусковой крючок.
6 Стрельба с боевого взвода осуществляется путем предварительной постановки курка на боевой взвод шептала с последующим нажатием на спусковой крючок.
7 При комплектации изделия -07;- 08; -15; -16, с возможностью использования изделия в варианте винтовки присоединение цевья и приставного приклада производится следующим образом: - снимите "пистолетную" рукоятку; - поставьте приставной приклад; - вложив ствольную часть пистолета в направляющую цевья, задвиньте ее в цевье до зацепления защелки цевья за скобу пистолета.
8 "Винтовочный" вариант готов к стрельбе.
9 При эксплуатации пистолета строго соблюдайте правила, изложенные в разделе "Указания мер безопасности".


Техническое обслуживание пистолета МР-651К

1 Правильное обращение и своевременное техническое обслуживание пистолета повышает срок службы и гарантирует надежную работу. Не следует, если нет необходимости, производить полную разборку пистолета.
2 Применяйте для стрельбы только пули и шарики, указанные в разделе "Назначение".
3 Неполную разборку пистолета следует производить в следующем порядке (рисунок 1):
1) отвернуть винт 17, снять рукоятку 16;
2) отвернуть винт 24, отделить кожух ствола 1 с накопителем 2, снять клин 4, отделить ствол 25, пружину 5, движок 7, магазин 9, извлечь прокладку ствола 8, отделить от кожуха ствола 1 накопитель 2, извлечь из накопителя пружину подавателя 3 с подавателем 6;
3) отвернуть винт 14, снять прицел 15;
4) отвернуть винты 23, отделить крышку 18, снять шептало 11 с пружиной 10, снять спусковой крючок 19с пружиной 20, шариком 21 и предохранителем 22.
4 Сборку пистолета производить в обратном порядке.
5 Через каждые 500-1000 выстрелов подтягивать винты крепления крышки и кожуха ствола.
6 В случае застревания пули или шарика в стволе протолкните их шомполом через дульную часть обратно в магазин (при использовании пистолета с цевьем, предварительно снимите его).
7 Через каждые 1500-2000 выстрелов производите смазку спускового механизма. Чистку канала ствола производить через каждые 500-1000 выстрелов.
8 Для чистки и смазки деталей пистолета рекомендуется использовать чистую ветошь или марлю, ружейную смазку РЖ ТУ 38-1011315-90.
9 В целях обеспечения долговечности уплотнительных элементов не рекомендуется производить снятие с пистолета баллончика, наполненного газом.
10 Для замены вышедшего из строя элемента запорного 3 (рисунок 3), который является уплотнением клапана, необходимо выбить штифт 13 (рисунок 1) и снять клапанное устройство 12. Отвернуть втулку клапана 1 (рисунок 3) от переходника 8, снять клапан 2 с пружиной 4 и аккуратно извлечь элемент запорный из втулки клапана. После установки нового уплотнения провести сборку в обратном порядке.
11 Перед эксплуатацией пистолет следует привести к нормальному бою, т.е. отрегулировать прицельное приспособление. Эту работу рекомендуется проводить в следующем порядке (рисунок 4):
Схема настройки прицельного приспособления
Схема настройки прицельного приспособления

1) определить дистанцию, на которой Вы наиболее часто собираетесь стрелять (не более 10м);
2) на листе бумаги изобразить мишень - черный круг Б диаметром 60 мм, закрепить его на деревянном щите или на другом предмете, который хорошо улавливает пули;
3) подготовить пистолет к стрельбе, прицелиться (рисунок 4) и произвести несколько выстрелов по мишени с выбранной Вами дистанции;
4) регулировку прицела в горизонтальной и вертикальной плоскости рекомендуется производить следующим образом; - ослабить винт крепления целика В; сместить целик Г вправо (если пробоины находятся левее черного круга мишени) или влево (если пробоины находятся правее черного круга мишени); закрепить целик винтом; - поворотом регулировочного винта прицела поднять прицел 15 (рисунок 1) (если пробоины находятся под черным кругом мишени) или опустить (если пробоины находятся над черным кругом мишени).

Похожие темы:
Травматический пистолет Walther P22T, или просто - "Резиновый Вальтер"
Краткий обзор от обладателя Walther LG 400 Alutec Competition
Walther 300 с системой XT (винтовка и пистолет). Обзор системы компенсации выстрела
Диоптрический прицел - его использование, как вносить поправки, куда крутить, сколько щелчков...
Hammerli AR20: обзор спортивной пневматической винтовки Hämmerli AR20 Silver от фирмы Walther
Травматический пистолет Walther P22T, или просто - "Резиновый Вальтер"
Винтовка Walther LG 400 Holzschaft Freihand — новая 400-я модель Вальтера с деревянной ложей
В чем отличие двух пистолетов - Walther LP300 Club и Walther LP300XT Protouch 5"D"

Пулевая стрельба, Федерация стрельбы Украины, Ukrainian Shooting Federation, соревнования по пулевой стрельбе, каталог оружия украины, shooting пулевой стрельбы, правила стрельбы Украины, shooting украины, федерация спортивной стрельбы, федерация спортивной стрельбы украины, спортивная стрельба, международная федерация пулевой стрельбы, международная федерация стрелкового спорта, федерація стрільби україни, shooting-uakraina, чемпионаты мира по стрельбе, украинский стрелковый сайт, Ukrainian-Shooting
К литературе ФорумНа Главную
