Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицелаОсобенности оптического прицела
MOA (Minute Оf Angle - угловая минута)
Как перевести MOA в тысячные дистанции
Цена одного щелчка (клика) прицела Mil-Dot
Размышления на тему "Выбор оптического прицела"
Сетка определения расстояний Mil-Dot (теория и метод определения)

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела

Особенности оптического прицела:

  • изображение цели и прицельной сетки находится на одном расстоянии от глаза, что позволяет чётко их видеть и снижает утомляемость глаза;

  • оптический прицел увеличивает размеры цели, что позволяет производить точное наведение оружия на удалённые и/или малоразмерные цели;

  • оптический прицел собирает бо́льшее количество света, чем глаз, что позволяет чётко видеть предметы при низкой освещённости. Некоторые прицелы дополнительно оснащены устройством подсветки прицельной сетки, что позволяет видеть её чётко на фоне тёмной цели;

  • используя прицельную сетку, можно определить угловые размеры цели, что позволяет рассчитать расстояние до неё;

  • оптический прицел, как правило, позволяет настроить его под стрелка с дефектами зрения (близорукостью или дальнозоркостью), что позволяет стрелять без очков;

  • оптический прицел уменьшает поле зрения, что может мешать поиску цели и прицеливанию по движущейся цели;

  • при стрельбе с использованием оптического прицела стрелок часто закрывает один глаз, сосредотачиваясь на виде цели в прицел. Это создаёт опасность для стрелка, потому что с закрытым глазом он не сумеет заметить противника, если тот появится сбоку (скажем, при выполнении противником патрульного обхода местности), вне поля зрения оптического прицела. Поэтому опытные стрелки уделяют много времени маскировке своей позиции и ведут прицеливание, держа открытыми оба глаза;

  • на малых расстояниях (менее 20-30 м) прицел создаёт размытое изображение и появляется параллакс (при движении глаза относительно прицела, прицельная сетка движется относительно изображения цели), что снижает точность прицеливания. Некоторые прицелы позволяют отрегулировать их для стрельбы на малых расстояниях;

  • при стрельбе глаз должен находиться на определённом расстоянии от прицела (как правило, это расстояние находится в пределах 5-10 см), в противном случае возникают искажения, уменьшается поле зрения и возникает угроза травмирования глаза из-за отдачи оружия. Если прицел оснащён резиновым наглазником, то глаз необходимо размещать вплотную к нему.


MOA (Minute Оf Angle - угловая минута)

На Западе в баллистике широко применяют эту угловую величину для оценки кучности попаданий, поправок при стрельбе и т.д. У нас, кстати, вместо этого применяют другую, линейную величину - тысячную дистанции.

Окружность - это 360 градусов;
1 градус - это 60 угловых минут;
В окружности - 21 600 угловых минут.
В окружности - 2*3,14 радиан

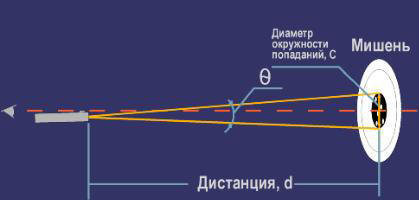

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицелаКак Вы видите, дистанция и диаметр окружности попаданий образуют треугольник, решая который, мы вычислим угол .

 = 2 tan-1((C/2)/d), где d - дистанция в дюймах, C - диаметр окружности в дюймах

На Западе описывают группы попаданий на мишени в MOA, потому что эта угловая ширина почти точно равна одному дюйму на 100 ярдах, затем расширяется и становится двумя дюймами на 200 ярдах, тремя дюймами на 300 ярдах и так далее до 10 дюймов на 1000 ярдах.

Когда Вы говорите, что Ваша винтовка укладывает пули в круг диаметром 1 дюйм на дистанции 100 ярдов, Вы можете также сказать, что кучность Вашей винтовки - около 1 MOA (угловая минута) и это будет более точной характеристикой, потому что автоматически означает, что винтовка дает группу попаданий в круг диаметром 2 дюйма на 200 ярдах, 4 дюйма на 400 и так далее.

А что если Ваша винтовка бьет двухдюймовую группу на 100 ярдах? Просто, коэффициенты те же. Только Вы начинаете считать с более широкой группы попаданий. Эта "двухдюймовая" винтовка должна, следовательно, давать четырехдюймовую группу на 200 ярдах (вдвое шире, поняли?), затем 10-дюймовую группу на 500 ярдах, так как дистанция больше в 5 раз и ширина группы так же больше в 5 раз, чем 2 дюйма на 100 ярдах.

Выражая группы попаданий и снижение траектории в MOA, Вы сможете понять, как Ваша винтовка будет вести себя на любой дистанции. А поняв, очень точно вводить поправки в прицел.

В импортных прицелах регулировки отсчитываются в MOA.
Например:
Допустим, в Вашем прицеле один клик = 1/4 MOA. Вы стреляете на 300 ярдов и пуля попадает на 15 дюймов ниже.
Вычисляем поправку: 15 (дюймов)/3 (сотни ярдов) =5 MOA или 20 кликов на Вашем прицеле.

Подробней о "цене" клика прицела - ниже

Чтобы зависимость между дистанцией и MOA стала понятной, посмотрите таблицу.

Дистанция

100 ярдов

200 ярдов

300 ярдов

400 ярдов

500 ярдов

1 MOA равна в дюймах приблизительно

1

2

3

4

5

1 MOA равна в дюймах точно

1,047

2,094

3,141

4,188

5,235

1 MOA в сантиметрах

2,659

5,319

7,979

10,639

13,299

Кстати, на Западе приличным инструментом считается винтовка с кучностью меньше 1 MOA.

Если, допустим, карабин бьет группу 6 см на 100 метрах, то как это соотносится с их стандартами кучности? Решить этот вопрос поможет следующая таблица, переводящая MOA в сантиметры кучности на метровых дистанциях.

Дистанция

100 метров

200 метров

300 метров

400 метров

500 метров

1 MOA равна, в см

2,9089

5,817

8,726

11,635

14,544


Как перевести MOA в тысячные дистанции

Как мы выяснили выше, угол в 1 MOA на 100 метрах дистанции дает диаметр окружности 2,9089 см. А 1 тысячная дистанции на 100 метрах - это 10 см. Соответственно 1 т.д. больше 1 MOA в 10/2,9089 = 3,4377 раза. Это - линейное сооотношение.

Угловое соотношение. Если окружность попаданий равна 10 см, то угол будет равен:

= 2  * tan-1((10/2)/(100*100)) = 2 * 0,0005 = 0,001 радиан или 1 миллирадиан

1 миллирадиан = 360*60/(2*3,14*1000) = 3,4377 MOA. Именно эта единица измерения (миллирадиан) применяется в оптических прицелах с сеткой Mil Dot.

Вывод:
1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA,
соответственно: 1  MOA = 0,2909 тысячная дистанции =  0,2909 миллирадиана

Цена одного щелчка (клика) прицела Mil-Dot

Что такое "цена клика прицела"? Это, проще говоря, как и у любого точного прибора (а прицел таковым является), цена деления шкалы, нанесенной на барабанчик вертикальной и горизонтальной поправок. Еще точнее, это значение угла, на который отклоняется прицел при переводе барабанчика на один щелчок или "клик". Величина этого угла выражается либо в MOA, либо в тысячных дистанции, либо в МИЛах.

Как же выяснить цену клика прицела?

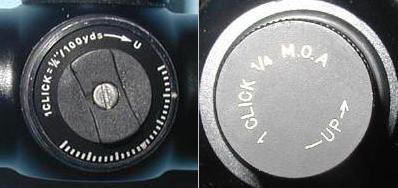

1. Необходимо исследовать инструкцию, прилагаемую к прицелу, а также сам прицел на предмет явных указаний на цену клика. Довольно часто такие указания есть, хотя зачастую цена клика указывыается в величинах довольно экзотических для нашей страны, как например "1/4 дюйма на дистанции 100 ярдов" (характерно для прицелов для рынка США). Но бывает еще загадочней, когда написано, например, "1 click=1/4"/100yds". Проблема в том, что условное обозначение дюйма и угловой минуты очень похожи  - " и '. То есть понятно, что цена клика - одна четвертая на дистанции 100 ярдов, но одна четвертая чего (минуты или дюйма?) - легко ошибиться. А сколько это будет в MOA? А в сантиметрах на 100 метровой дистанции? Легко запутаться... (Ответы: 0,2387 MOA и 0,7 сантиметра легко могут быть получены с помощью калькулятора). В любом случае, указана цена клика или не указана, верить ей нельзя, пока ее значение не подтвердит практика.

Практика

2. Распечатываем на листе формата A2 мишень для проверки прицелов. Мишени лежат на нашем сайте в разделе "Мишени"

3. Проверяем пристрелку винтовки на центральном круге этой мишени.

4. Допустим, предполагаемая (или заявленная производителем) цена клика 0,25 MOA.

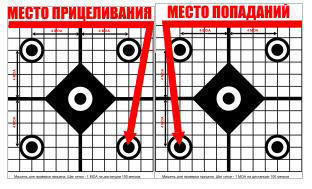

На барабанчике вертикальных поправок делаем 32 щелчка (32х0,25= 8 MOA) в том направлении, куда указывает стрелка с надписью ВВЕРХ или символ "В" (или UP для импортных прицелов. Или просто один символ U). Ствол относительно прицела сдвинется вверх.

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицелаЦелимся в нижний правый кружок.


Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела

Если цена клика близка к заявленной производителем, попадания должны лечь в верхнем правом кружке.

Замеряем расстояние от точки прицеливания до точки попадания по вертикали в клетках. Мишень расчерчена сеткой с длиной стороны, соответствующей 1 MOA на дистанции 100 метров. Это расстояние, в клетках (то есть в MOA!) делим на количество кликов. Получаем цену вертикального клика в MOA.

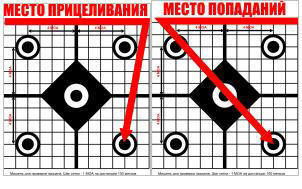

5. Затем, не возвращая вертикальную поправку на 0, щелкаем барабанчик горизонтальных поправок на 32 клика, в  направлении обратном тому, куда указывает стрелка с надписью ВПРАВО или символ "П" (или RIGHT для импортных прицелов. Иногда просто один символ R). Ствол относительно прицела сдвинется влево.

Целимся в тот же нижний правый кружок.
Если цена клика близка к заявленной производителем, попадания должны лечь в верхнем левом кружке.

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела. МишениЗамеряем расстояние по-горизонтали от точки прицеливания до точки попадания в клетках. Это расстояние, в клетках (то есть в MOA!) делим на количество кликов. Получаем цену горизонтального клика в MOA.

6. Возвращаем барабанчик вертикальных поправок на 0. Стреляем, целясь во все тот же нижний правый кружок. Попадания должны лечь в нижний левый кружок. Данный пункт контролирует способность механизма прицела вернуть точку прицеливания точно на то же место по-вертикали. Назовем это свойство "повторяемость прицела".


Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицелаУгловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела
7. Ну, и наконец, возвращаем барабанчик горизонтальных поправок на 0. Стреляем, целясь во все тот же нижний правый кружок. Попадания должны лечь именно туда, куда мы целимся. Данный пункт контролирует способность механизма прицела вернуть точку прицеливания точно на то же место по-горизонтали.

Размышления на тему "Выбор оптического прицела"

Рассказывать про принципы работы, параллакс и прочие премудрости оптических прицелов я не буду, т.к. на это есть спецресурсы в Инете. Расскажу только про обозначения. Например прицел АхБ. А- кратность, Б - диаметр входного зрачка (линзы) в мм. Т.е. 8х56 - восьмикратный прицел постоянной кратности с входным зрачком 56 мм. 2-10х52 - прицел переменной кратности от 2х до10х Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела. БелОМО 3-9х40с входным зрачком 52мм. Необходимо обратить внимание на прицелы с входным зрачком не менее 40мм, т.к. у них хорошая светосила.

Стоит важная задача выбора прицела для мощной пневматики. Выбор прицела для пневматики, особенно мощной, это действительно проблема проблем. Все дело в плохой двойной отдаче на пружинно-поршневой пневматике. Сначала назад, когда массивный поршень страгивается с места, а потом резко вперед, когда поршень врезается в переднюю стенку цилиндра. Особенно сильна двойная отдача на пневматике с мощной пружиной (Диана, Gamo и т.д.). Это испытание НЕ под силу ОЧЕНЬ многим прицелам. В случае с МР-512 все немного проще, но и небольшая мощность усиленной МР512 не дает гарантии, что прицел не разлетится.Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела. ВОМЗ 2-10х52

Особенно падки на "разлет" прицелы с переменной кратностью. В них больше механики и больше чему разболтаться. У меня погиб один прицел (конторы не помню, а то бы обязательно "прорекламировал") 3-9х39 на усиленной МР512 после ~300 выстрелов. Я представляю, что было бы если бы я его на Диану поставил. Он бы наверное ВЗОРВАЛСЯ от напряжения!

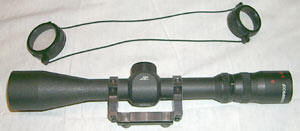

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела. БелОМО 6х40 с сеткой MilDotПоэтому, если продавец в магазине будет вам показывать прицел "для пневматики" 4х20 (вы сразу его узнаете - такая трубочка с палец толщиной в которую ничего не видно) с плохим креплением, то знайте что эти прицелы - для пластиковых пневматических игрушек Daizy. Отстой ПОЛНЫЙ. НИКОГДА не берите эту парашу. Про прицелы, которые держат двойную отдачу мощных винтовок вы можете прочитать на нашем сайте www.shooting-ua.com

Так вот. Главное (ИМХО) - знать ответ на вопрос - В каких условиях будет использоваться винтовка и по какой мишени? Мои соображения тут такие. Я имею две винтовки МР512 и одну Диану 52.

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела

  • Одна винтовка МР512 используется мной для проведения "специальных операций" у себя дома. На винтовке установлен грамотный "надульник", позволяющий бабушкам, сидящим на скамейке под окном, мило удивляться "беспричинно" шлепающимся с деревьев на асфальт воронам. Соответственно из условий применения следует, что стрельба ведется по неподвижным мишеням. Отсюда вывод - лучше ставить прицел с кратностью побольше. От 6х до 12х. У меня стоит БелОМО 3-9х40 со стандартной "Т" образной сеткой. Кратность стоит 6х (ниже скажу почему).

  • Вторая МР512 используется мной "на выход" на природу. Рабочая лошадь. Таскаю ее везде где попало. Использую по неподвижным, малоподвижным, подвижным мишеням. Соответственно прицел должен обеспечивать возможность наблюдения за движущейся мишенью. Это диапазон от 3х до 6х. У меня стоит ВОМЗ 2-10х52 со стандартной "Т" образной сеткой. Кратность стоит 6х (ниже скажу почему).

  • Диана 52 используется мной для совершения дальних выстрелов по неподвижным и очень малоподвижным мишеням. При стрельбе на "дальняк" по малоразмерным целям, необходимо иметь тонкую сетку с дальномерными отметками, для облегчения прицеливания. И кратность прицела должна быть побольше. От 6х до 12х. У меня стоит эксклюзивный прицел БелОМО 6х40 с сеткой Mil-Dot. Отличный прицел и сетка, но вот кратности явно не хватает. 8х-10х был бы идеал.

    Теперь о 6х. Я имею зрение (-5) диоптрий и распространенных охотничьих 4х мне не хватает. Мало того, поюзав немало винтовок и прицелов в разных ситуациях я пришел к выводу что 6х-8х - идеальное охотничье увеличение (ИМХО). Еще один момент. В прицелах с переменной кратностью (по крайней мере в моих), есть одна уродская особенность. Увеличение размеров сетки с увеличением кратности. На максимальной кратности в моих прицелах планки сетки становятся размером с бревно. Раздражает ужасно и стрелять тяжело. Поэтому я выбрал оптимальный для себя вариант. По поводу сетки прицела. В мире немало придумано сеток, но основные - те, что на картинках.

    Подобрав прицел, необходимо подобрать к нему крепление. Это тоже очень ответственный узел. По своему опыту скажу, что мне больше по душе крепления с единым основанием. Нераздельные. Сие мнение сложилось на большом опыте снятия и установке прицелов на винтовки. Прицел снимается вместе с креплением (естественно). Если после установки обратно прицела СТП (средняя точка попадания) не изменилась - крепление отличное. Так вот, монолитные крепления обеспечивают это требование.

    Если так получится, что стоимость прицела с креплением будет равна или больше, чем стоимость винтовки, знайте - так и должно быть.
